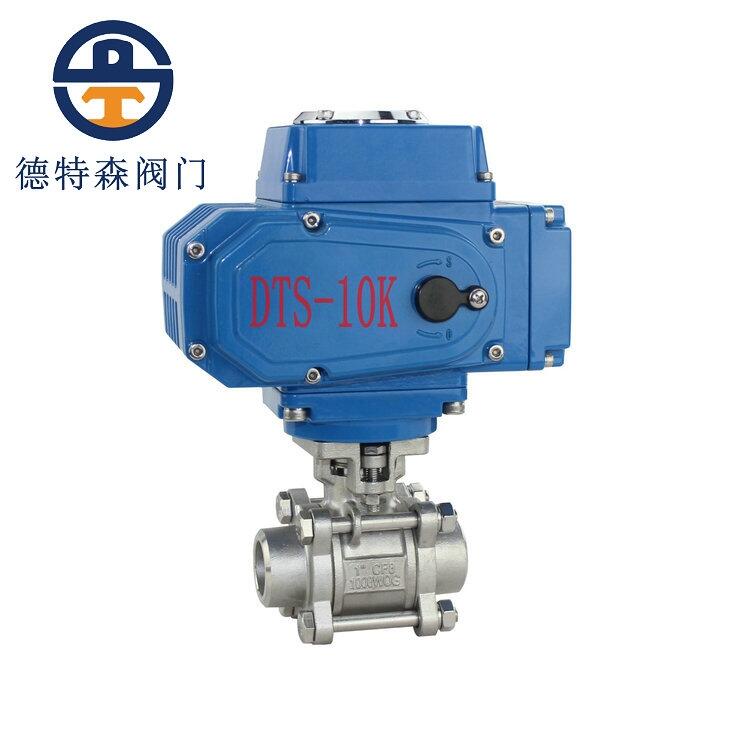

一、電動對焊式球閥Q961H-25（Q961W-40）概述：
本閥采用三片式內螺紋或對焊連接，維修方便。公稱通徑：6-100mm,公稱壓力：1.0-6.4Mpa。適用于≦180℃的水、蒸汽、油品、硝酸類、醋酸類等流體介質中。廣泛應用于食品、環保、輕工、石油、造紙、化工、電力等行業的自動化流體控制系統中。
二、電動對焊式球閥Q961H-25（Q961W-40）相關技術參數：
SP系列精小型電動執行機構技術參數
閥 體 參 數
電 源
AC110、220、380V/DC24
公稱通徑
DN6-100mm
輸出力矩
50N·M～2000N·M
公稱壓力
PN1.6、2.5、4.0、6.4
任選功能
開關型、無源觸點型、閥位信號反饋型、智能調節型
閥軸材質
鑄鋼、304/316/316L不銹鋼
動作范圍
0～90°或0～360°
閥體材質
鑄鋼、304/316不銹鋼等
動作時間
9秒/15秒/30秒/60秒
閥芯材質
304/316不銹鋼等
環境溫度
-30°～80°
閥座密封
PTFE、F46、PPL等
手動操作
附帶手柄操作
結構形式
三片式
保護裝置
帶過載保護及過熱保護
適用溫度
≤180℃
防護等級
IP-67(防爆外殼:ExdⅡ BT4)
適用介質
水、油品及弱腐蝕性流體
輸入信號
輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
特 點
零泄漏、壽命長
三、電動對焊式球閥Q961H-25（Q961W-40）外形尺寸：
口徑
外 形 尺 寸(mm)
執行器
型號
三片式內螺紋球閥
三片式對焊球閥
三片式承插焊球閥
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1～14.3
9.5
SP-5
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55～17.8
9.5
SP-5
15
1/2
67
15
67
15.8
24
67
15
21.7～21.95
9.5
SP-5
20
3/4
82
20
82
20
28
82
20
27.05～27.3
11.1
SP-5
25
1
91
25
91
25
34
91
25
33.8～34.05
12.7
SP-5
32
11/4
108
32
108
32
41
108
32
42.55～42.8
14.3
SP-5
40
11/2
129
38
129
38
49
129
38
48.65～48.9
15.89
SP-5
50
2
148
50
148
50
62
148
50
61.1～61.35
17.4
SP-10
65
2
186
64
193
64
78
SP-10
80
3
206
78
222
78
94
SP-15
100
4
240
98
273
98
124
SP-15
(mm)
