一、產品概述

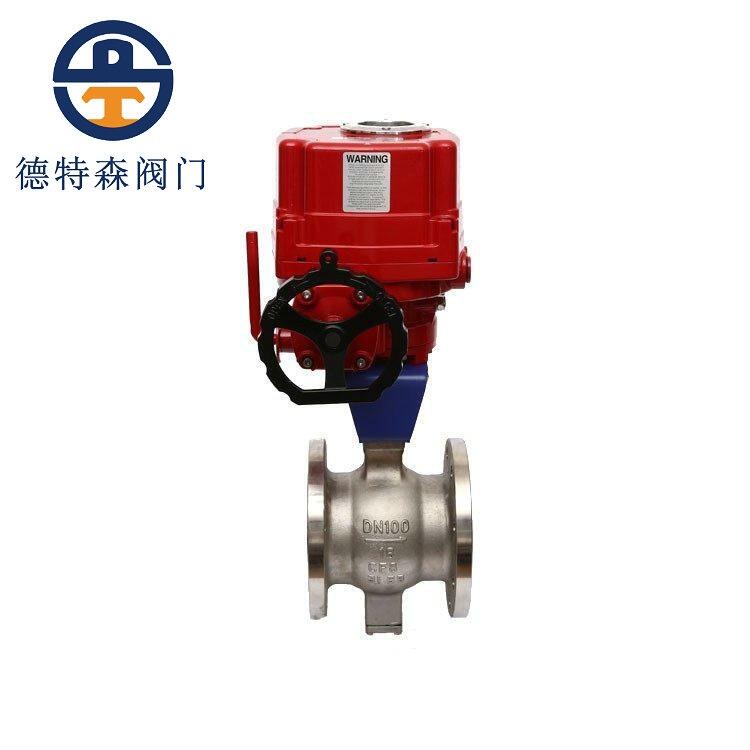

電動V型球閥是一種直角回轉結構的高級電動控制球閥，其由回轉型角行程電子式電動執行器和法蘭式V型球閥組成，以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制。
電動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制，由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動控制系統。
二、主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
VQ947F/H/Y-25C |
VQ947F/H/Y-25P |
VQ947F/H/Y-25R |
VQ947F/H/Y-25RL |
||
|
1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
下閥軸 |
2Cr13 |
304 |
316 |
316L |
|
4 |
密封圈 |
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼 |
|||
|
5 |
球體 |
2Cr13 |
CF8 |
CF8M |
CF3M |
|
6 |
上閥軸 |
2Cr13 |
304 |
316 |
316L |
|
7 |
填料 |
柔性石墨+不銹鋼/聚四氟乙烯(PTFE) |
|||
|
8 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3M |
|
9 |
壓板 |
WCB |
CF8 |
CF8M |
CF3M |
三、主要性能參數表
|
公稱壓力 |
試驗壓力 |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4MPa |
1.76MPa |
水、油、氣及 |
-28℃～550℃ |
|
2.4 |
3.75MPa |
2.75MPa |
||
|
4.0 |
6.0MPa |
4.4MPa |
||
|
應用規范 |
連接法蘭 |
JB79-59、 GB20592-97、AMSI B16.5 |
||
|
檢驗和試驗 |
JB/T 9092-99 、API 598 |
|||
四、主要技術參數表
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|||
|
公稱壓力PN(MPa) |
1.6-6.4 |
||||||||||||||||
|
流量特性 |
近似等百分比、直線特性 |
||||||||||||||||
|
閥板轉角(度) |
0°～至90°(可調) |
||||||||||||||||
|
允許泄漏量等級 |
軟密封：零泄露 |
軟密封：VI微氣泡級；金屬密封：≤額定CV×0.065% |
|||||||||||||||
|
動作時間(S/90度) |
8.5～30 |
36～60 |
|||||||||||||||
|
可調節比 |
250:1 |
300:1 |
|||||||||||||||
|
? |
|||||||||||||||||
|
基本誤差 |
回差 |
死區 |
輸入信號 |
輸出信號 |
|||||||||||||
|
全行程的≤±2% |
全行程的≤±2% |
全行程的≤0.8% |
4～20mADC |
4～20mADC |
|||||||||||||
