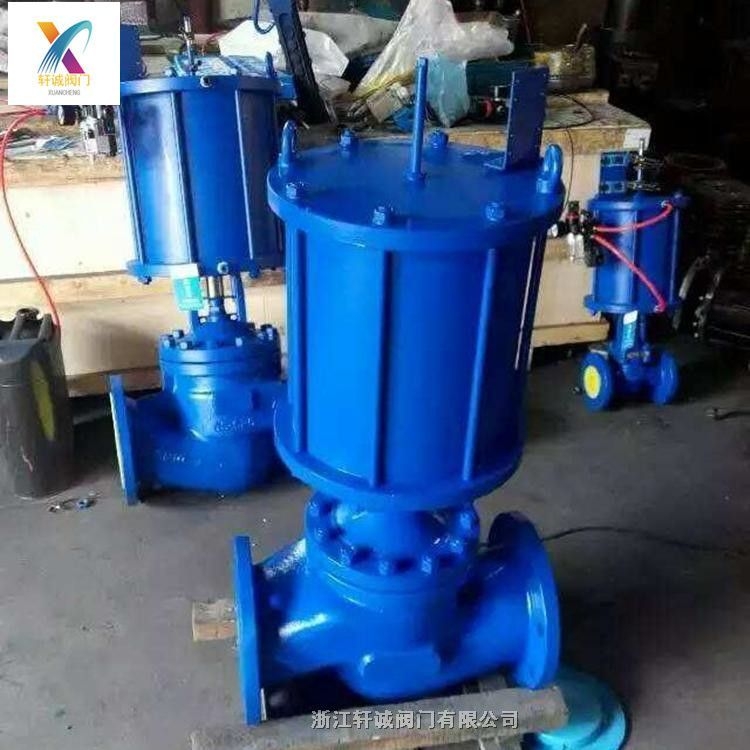

J741W液動截止閥產品概述：
截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介
質。截止閥適用的壓力、溫度范圍很大、小口徑的管道。主要優點：
結構簡單，制造與維修都比較方便；
密封面不易磨損、擦傷，密封性較好，壽命較長；
啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
液動截止閥基本設計：
設計制造：API602/API6D
結構長度：ANSI B16.10
法蘭端尺寸：ANSI B16.5(RF)
對焊端尺寸：ANSI B16.25
承插端尺寸：ANSI B16.11
閥門的檢驗和試驗：API598
液動截止閥主要零部件：
|
零件名稱 |
閥體、閥蓋、閥瓣、閥桿 |
缸體、上下缸蓋 |
活塞 |
填料、墊片 |
|
J741W-16P |
鉻鎳鈦鋼 |
35# |
灰鑄鐵或鋁合金 |
聚四氟乙烯 |
|
J741W-16R |
鉻鎳鉬鈦鋼 |
液動截止閥主要性能規范:
|
型 號 |
公稱壓力 |
試驗壓力 |
工作壓力 |
工作溫度 |
適用介質 |
||
|
密封（水） |
氣密封 |
殼 體 |
|||||
|
J741W-16P |
1.6 |
1.76 |
0.6 |
2.4 |
1.6 |
-40℃～+150℃ |
硝酸類 |
|
J741W-16R |
醋酸類 |
||||||
液動截止閥主要尺寸及重量:
|
公稱通徑 |
尺 寸 |
重量（Kg） |
||||||
|
D |
D1 |
D2 |
Z-φd |
b |
L |
H |
||
|
50 |
16 |
125 |
100 |
4-18 |
16 |
230 |
337 |
20 |
|
65 |
180 |
145 |
120 |
4-18 |
18 |
290 |
365 |
35 |
|
80 |
195 |
160 |
135 |
8-18 |
20 |
310 |
470 |
51 |
|
100 |
215 |
180 |
155 |
8-18 |
20 |
350 |
525 |
65 |
|
125 |
245 |
210 |
185 |
8-18 |
22 |
400 |
572 |
80 |
|
150 |
280 |
240 |
240 |
8-18 |
24 |
480 |
585 |
100 |
J741W液動截止閥結構圖:
