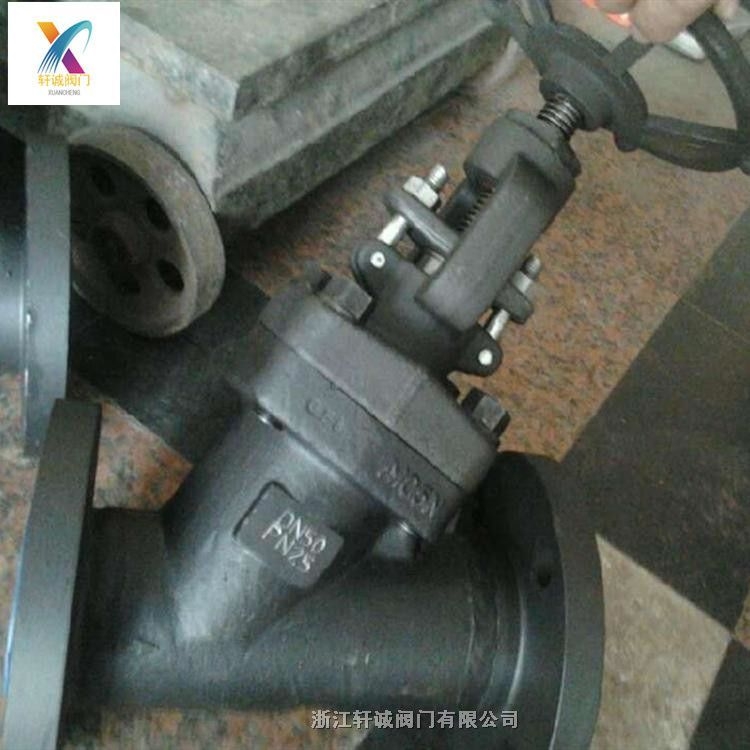

壓力自緊式Y型鋼鍛截止閥產品概述：
Y”型鍛鋼截止閥有三種閥蓋設計形式。種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
可設計成“Y”型閥的有截止閥和止回閥。
|
鍛鋼截止閥型號：J11H J61H |
鍛鋼截止閥公稱通徑：15MM-50MM |
鍛鋼截止閥使用壓力：1.6MPA -32MPA |
|
鍛鋼截止閥連接方式：螺紋連接 焊接 |
鍛鋼截止閥形式：手動 |
鍛鋼截止閥主要功能：起開關作用 |
|
鍛鋼截止閥使用介質：水 油品 蒸汽 |
鍛鋼截止閥材質：A105鍛鋼 |
鍛鋼截止閥標準：機械部標準或定做非標 |
壓力自緊式Y型鍛鋼截止閥設計結構和特征
壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。采用結構 全徑或縮徑 升降式和球式止回閥 按需內置彈簧 可拆卸實心閥瓣 自定心壓板壓套式 整體式上密封座明桿支架型（OS&Y） 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋承插端符合ASME B16.11 螺紋連接端（NPT)符合ANSI/ASME B1.20.1 閥瓣可變換為針型、節流型、球型、止回型圖1：結構示意圖）
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) |
||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 F304(L) |
A182 F316(L) |
|
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
F182 F304L |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
8 |
閥桿螺母 |
A276 F420 |
|||
|
9 |
軸承壓蓋 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
11 |
手輪 |
A197 |
|||
|
12 |
對夾塊 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
|
16 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
19 |
填料壓套 |
A276 410 |
|
A182 F304 |
|
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
22 |
填料 |
不銹鋼絲+柔性石墨 |
|||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
||
客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼截止閥尺寸參數表
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
332 |
408 |
406 |
524 |
|
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
|
