【產品用途】

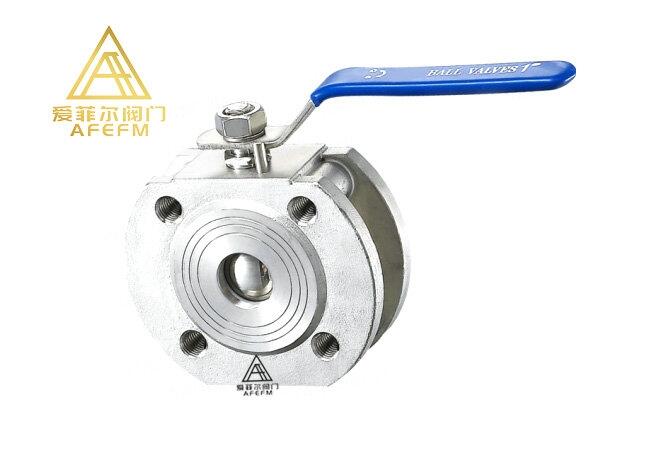

意大利式超薄對夾球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
?
【產品特點】
防閥桿吹出設計
防靜電設計
壓力平衡孔
自動填料調整設計
高平臺執行ISO 5211設計
可選防火設計
閥體采用整體式結構,通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。
由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
?
【執行標準】
設計標準：API 608
結構長度：QB1999
連接法蘭：GB9113、JB/T79、HG20596
試驗和檢驗：GB/T13927
?
【產品型號】
|
材質 |
國標型號 |
|
WCB |
Q71F-16C,Q71F-25 |
|
304SS |
Q71F-16P,Q71F-25P |
|
316SS |
Q71F-16R,Q71F-25R |
?
【產品性能規范】
|
意大利式超薄對夾球閥性能規范 |
|||||||
|
型號 |
Q71F-16C |
Q71F-25 |
Q71F-16P |
Q71F-25P |
Q71F-16R |
Q71F-25R |
|
|
工作壓力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
1.6 |
2.5 |
|
|
適用溫度（℃） |
≤150 |
≤150 |
|||||
|
適用介質 |
無腐蝕性介質 |
腐蝕性介質 |
|||||
|
材料 |
閥體、密封瓶帽 |
WCB |
CF8 |
CF3 |
|||
|
閥桿 |
2CR13 |
304SS |
316SS |
||||
|
密封圈 |
PTFE |
||||||
|
填料 |
PTFE |
||||||
?
【產品主要連接尺寸】
|
意大利式超薄對夾球閥連接尺寸(mm) |
||||||||||||
|
口徑(in") |
1/2 |
3/4 |
1 |
1 1 / 4 |
1 1 / 2 |
2 |
2 1 / 2 |
3 |
4 |
5 |
6 |
8 |
|
d |
15 |
19 |
23.5 |
30 |
36 |
45 |
58 |
67 |
76 |
100 |
125 |
195 |
|
L |
32 |
38.5 |
45 |
55 |
62 |
72 |
95 |
120 |
145 |
200 |
225 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
H |
62 |
70 |
79 |
86 |
92 |
102 |
158 |
172 |
187 |
200 |
240 |
278 |
|
E |
110 |
125 |
135 |
150 |
150 |
180 |
250 |
300 |
350 |
650 |
840 |
1000 |
|
b |
14 |
14 |
16 |
16 |
18 |
20 |
22 |
24 |
24 |
26 |
26 |
28 |
|
z-d1 |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-20 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
?
