產品概述

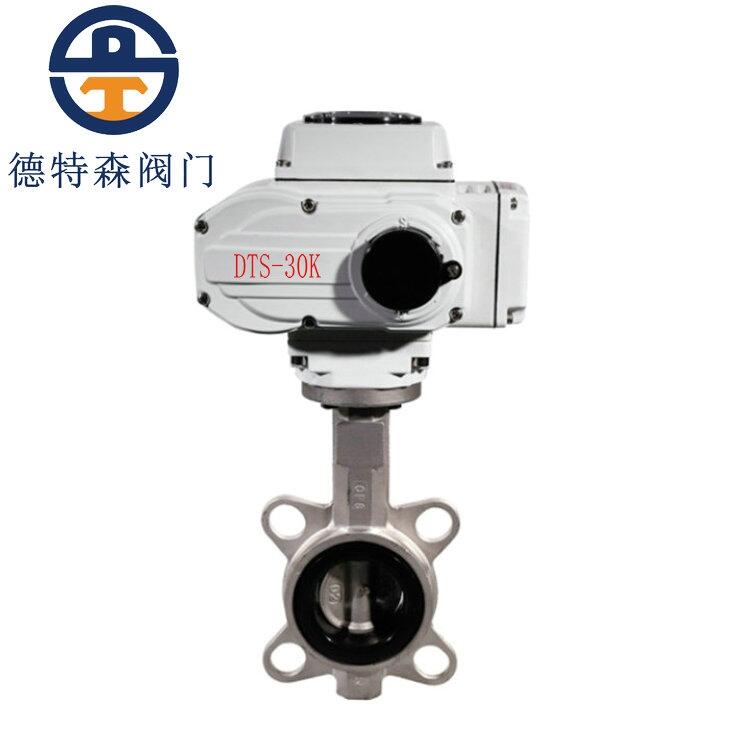

電動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
主要零部件材料
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
|||
|
蝶板 |
鑄鋼、不銹鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥桿 |
2Cr13、不銹鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
性能參數
|
電動執行器 |
開關式,無源觸點開關式,電位計式,智能調節式 |
|
公稱通經 |
50～1200mm(可定做25、32、40) |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
EPDM:-29～+120℃ |
|
NBR:-29～+80℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
鑄鐵、碳鋼 |
|
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水) |
|
閥座材質 |
EPDM、NBR PTFE |
|
適用介質 |
水及液體類介質 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB12238 |
|
|
結構長度 |
對夾連接 |
GB12221 |
|
對夾法蘭尺寸 |
GB12221 |
|
|
試驗和檢驗 |
JB/T9002 |
|
