【 產品用途 】

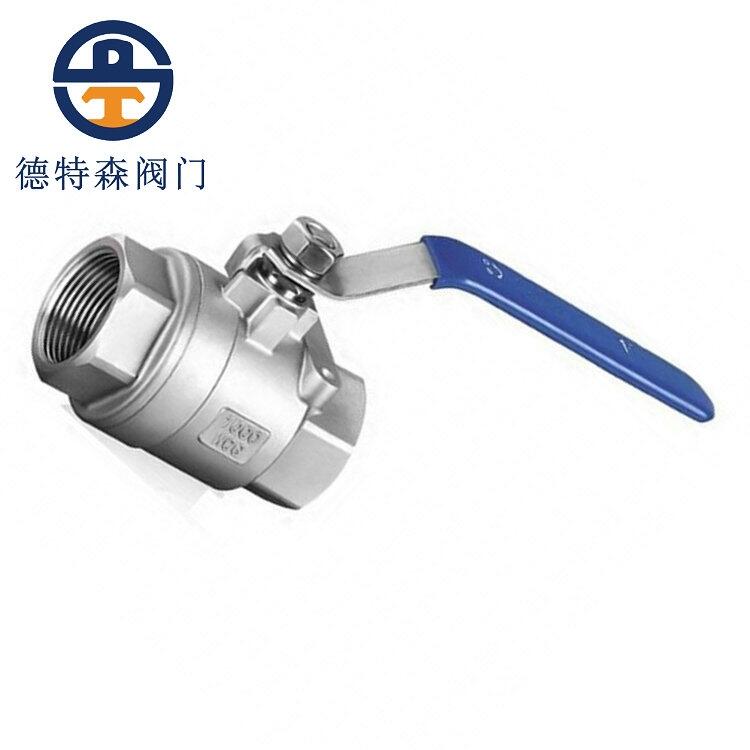

Q11F型二片式球閥屬于手動閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
?【 Q11F二片式球閥主要零件材料 】
|
零件名稱 |
材質 |
|
|
密封圈 |
聚四氟乙烯PTFE |
碳鋼 |
|
球體 |
不銹鋼SS316 |
碳鋼WCB |
|
密封墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不銹鋼CF8M |
不銹鋼SS316 |
|
閥體 |
不銹鋼CF8M |
不銹鋼CF8M |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
填料壓蓋螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
閥桿螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄套 |
不銹鋼SS304 |
塑料PLASTIC |
|
手柄 |
塑料 |
不銹鋼SS304 |
?【 Q11F二片式球閥主要連接尺寸及重量 】
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
65 |
75 |
88 |
102 |
110 |
125 |
162 |
189 |
260 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
180 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
?【 Q11F二片式球閥產品特征 】
|
公稱壓力 |
適用穩定范圍 |
適用介質 |
螺紋類型 |
|
1.6-6.4MPa |
-20～232℃～350℃ |
水、油、氣及某些腐蝕性液體（W。O。G） |
G。NPT。BSPT。BSP。DI259/2999 |
?
