一、產品概述

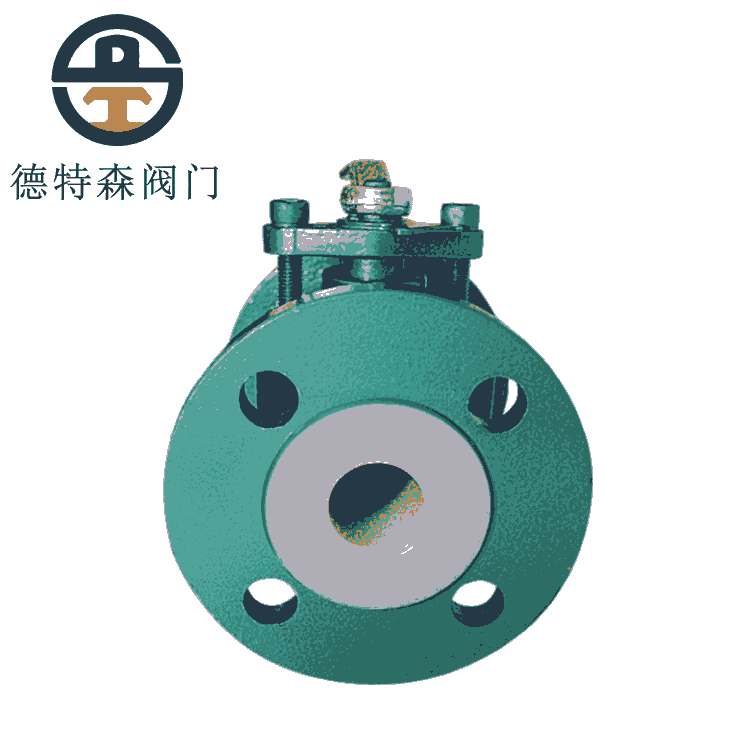

襯氟球閥屬手柄法蘭連接直通二片式浮動球球閥，內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯(F46)，具有可靠的耐腐蝕性和密封性，該產品使用 溫度能達到-85~150℃，廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果 最明顯。
二、主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
Q41F46-Z |
Q41F46-C |
Q41F46-P |
Q41F46-R |
Q41F46-PL |
Q41F46-RL |
||
|
1 |
閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
閥座內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
|
7 |
螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
1Cr18Ni9 |
1Cr18Ni9 |
|
8 |
手柄 |
WCC |
CF8 |
CF8M |
CF3 |
CF3M |
|
三、主要執行標準表
|
設計和制造標準 |
GB/T12237 |
|
結構長度標準 |
GB 12221 |
|
法蘭尺寸標準 |
GB/T9113.1-26 |
|
壓力試驗 |
GB/T13927 |
|
檢驗試驗 |
JB/T9092-99 |
四、主要外形尺寸表+重量
|
公稱通徑 (mm) |
PN16(1.6MPa)尺寸(mm) |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
H |
(Kg) |
|
|
DN15 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
80 |
2.5 |
|
DN20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
90 |
3 |
|
DN25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
100 |
4.5 |
|
DN32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
110 |
5.7 |
|
DN40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
120 |
7 |
|
DN50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
135 |
9 5 |
|
DN65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
145 |
15 |
|
DN80 |
250 |
195 |
160 |
135 |
3 |
22 |
4/8-φ18 |
185 |
19 |
|
DN100 |
280 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
195 |
33 |
|
DN125 |
320 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
210 |
58 |
|
DN150 |
360 |
280 |
240 |
21O |
3 |
24 |
8-φ23 |
450 |
93 |
|
DN200 |
457 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
490 |
155 |
|
DN250 |
533 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
550 |
210 |
|
DN300 |
610 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
600 |
220 |
|
DN350 |
686 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
675 |
245 |
|
DN400 |
762 |
565 |
515 |
482 |
4 |
32 |
16-φ25 |
780 |
260 |
