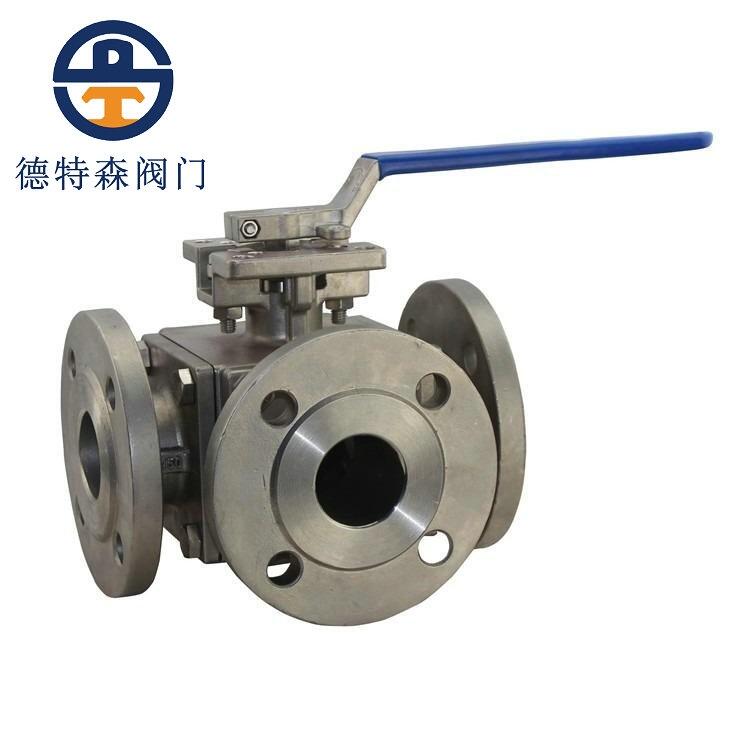

一、L型三通球閥產品概述
三通球閥具有兩閥座密封的三通球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。
L型三通球閥與閥座密封根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種先進工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃
二、L型三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱(常規配置) |
||
|
Q44F/H-C |
Q44F/H-P |
Q44F/H-RL |
||
|
1 |
閥體 |
WCB |
304(CF8) |
316L(CF3M) |
|
2 |
墊片 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
|
3 |
球體 |
WCB+HCr |
304(CF8) |
316L(CF3M) |
|
4 |
密封圈 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
|
5 |
墊片 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
|
6 |
閥桿 |
2Cr13 |
304 |
316L |
三、L型三通球閥主要性能規范表
|
公稱壓力 PN(MPa) |
試驗壓力PS(MPa) |
||
|
殼體 |
高壓液密封 |
低壓液密封 |
|
|
1.6 |
2.4MPa |
1.76MPa |
0.6MPa |
|
2.5 |
3.75MPa |
2.75MPa |
|
|
4 |
6.0MPa |
4.4MPa |
|
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 |
|
|
適用溫度 |
-28～450℃ |
||
|
執行標準 |
設計 |
GB/T12237-89 |
|
|
結構長度 |
GB12221 |
||
|
連接法蘭 |
JB/T79.1-79.4、GB/T9113.1-9113.4、HG20592、 ASTM B16.5 |
||
|
檢驗試驗 |
GB/T13927、JB/T9092、API598 |
||
四、L型三通球閥主要外型尺寸表
|
公稱通徑 DN(mm) |
PN16(1.6MPa)尺寸(mm) |
重量 |
||||||
|
D |
D1 |
L |
L1 |
L0 |
H |
Z-φd |
(kg) |
|
|
DN25 |
115 |
85 |
180 |
90 |
120 |
88 |
4-φ14 |
5.4 |
|
DN32 |
135 |
100 |
200 |
100 |
180 |
100 |
4-φ18 |
82 |
|
DN40 |
145 |
110 |
220 |
110 |
200 |
110 |
4-φ18 |
12.6 |
|
DN50 |
160 |
125 |
240 |
120 |
200 |
130 |
4-φ18 |
16 |
|
DN65 |
180 |
145 |
260 |
130 |
220 |
145 |
4-φ18 |
24.5 |
|
DN80 |
195 |
160 |
280 |
140 |
280 |
165 |
8-φ18 |
26.4 |
|
DN100 |
215 |
180 |
320 |
160 |
400 |
195 |
8-φ18 |
55.2 |
|
DN125 |
245 |
210 |
380 |
190 |
980 |
245 |
8-φ18 |
- |
|
DN150 |
280 |
240 |
440 |
220 |
1400 |
270 |
8-φ23 |
- |
|
DN200 |
335 |
295 |
550 |
275 |
1500 |
290 |
12-φ23 |
- |
|
DN250 |
405 |
355 |
670 |
335 |
1500 |
380 |
12-φ23 |
- |
|
DN300 |
460 |
410 |
720 |
360 |
1500 |
420 |
12-φ23 |
- |
