應用規范
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
主要用途

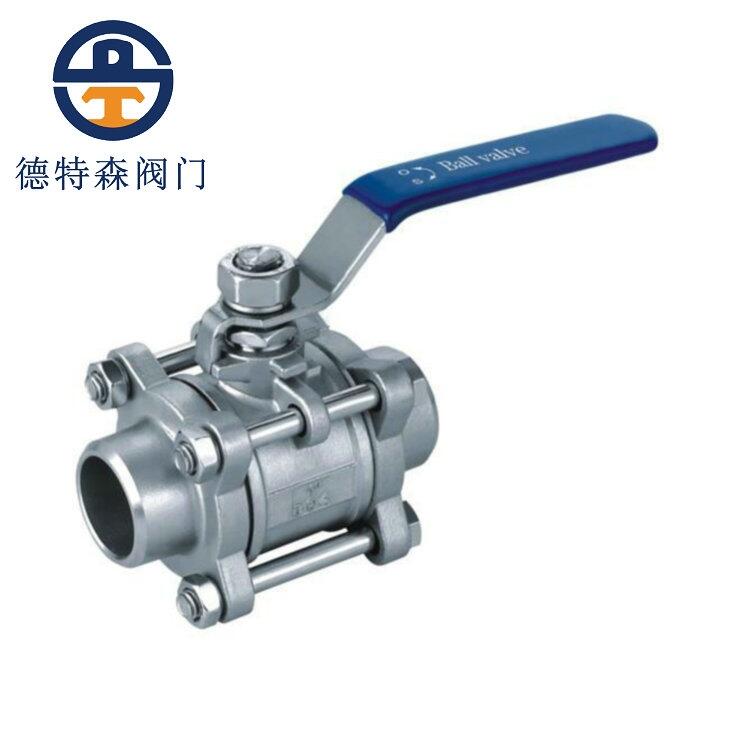

內螺紋球閥及焊接式球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
主要零件材料
|
序號NO. |
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
||
|
1 |
閥體 |
不銹鋼CF8M |
碳鋼WCB |
|
2 |
密封圈 |
聚四氟乙稀PTFE |
聚四氟乙烯 |
|
3 |
閥蓋 |
不銹鋼CF8M |
碳鋼WCB |
|
4 |
球體 |
不銹鋼SS316 |
不銹鋼SS304 |
|
5 |
閥桿 |
不銹鋼SS316 |
不銹鋼SS316 |
|
6 |
螺母 |
不銹鋼SS304 |
FCD45 |
|
7 |
墊圈 |
不銹鋼SS304 |
FCD45 |
|
8 |
手柄套 |
塑料Plastic |
塑料 |
|
9 |
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
|
10 |
閥桿螺母 |
不銹鋼SS304 |
B7 |
|
11 |
墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
填料壓蓋螺母 |
不銹鋼SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
14 |
止推墊圈 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
15 |
填料 |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓Bolt |
不銹鋼SS304 |
B8 |
主要尺寸 單位：mm
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
85 |
90 |
112 |
120 |
145 |
185 |
215 |
270 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
248 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
|
重量WT（g） |
400 |
405 |
640 |
890 |
1160 |
2940 |
2940 |
4865 |
7000 |
107000 |
19350 |
