一、產品概述

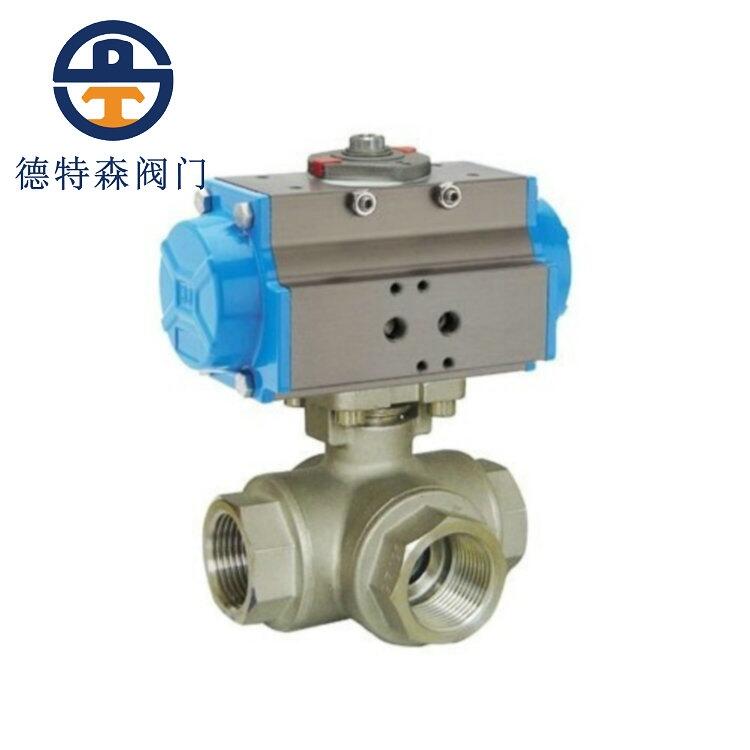

Q615F氣動內螺紋三通球閥采用內螺紋連接形式，配備適合氣動執行器安裝的高平臺，閥座采用彈性密封結構，密封面結構形式為軟密封，密封可靠，啟閉輕松。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命，本產品流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。
Q615F氣動內螺紋三通球閥由GT、SR、ST、AT、AW系列單雙作用氣動執行器與高平臺內螺紋T型三通球閥組成，T型三通球閥為四閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
二、主要零部件材料表
|
序號 |
零件名稱 |
材質名稱 |
||
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
|
2 |
閥蓋 |
WCB |
CF8 |
CF8M |
|
3 |
球體 |
2Cr13/304 |
CF8 |
CF8M |
|
4 |
墊片 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
2Cr13/304 |
CF8 |
CF8M |
|
6 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
7 |
大薄片 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
螺母 |
35CrMoA |
CF8 |
CF8M |
|
9 |
螺帽 |
35CrMoA |
CF8 |
CF8 |
|
10 |
連接支架 |
WCB |
CF8 |
CF8 |
|
11 |
皮套 |
塑料 |
塑料 |
塑料 |
|
12 |
連接套 |
WCB |
CF8 |
CF8M |
三、主要執行器技術參數表
|
氣動 執行機構 |
型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
氣源壓力 |
0.4～0.7MPa(凈化壓縮空氣) |
|
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
|
配用附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
|
作用形式 |
單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、主要外形尺寸表
|
|
|||||||||
|
公稱通徑 DN(mm) |
SIZE G(in) |
主要尺寸(mm) |
執行器型號 |
||||||
|
d |
L |
L0 |
L1 |
L2 |
H |
S |
|||
|
DN15 |
1/2″ |
10 |
68 |
34 |
140/178 |
62/75 |
130/136 |
26 |
GTD52/GTE65 |
|
DN20 |
3/4″ |
15 |
78 |
39 |
140/178 |
62/75 |
135/141 |
32 |
GTD52/GTE65 |
|
DN25 |
1″ |
20 |
86 |
43 |
140/214 |
62/91 |
139/173 |
38 |
GTD52/GTE80 |
|
DN32 |
11/4″ |
25 |
111 |
55.5 |
164/214 |
75/91 |
158/186 |
49 |
GTD65/GTE80 |
|
DN40 |
11/2″ |
32 |
126 |
63 |
164/246 |
75/101 |
165/203 |
56 |
GTD65/GTE90 |
|
DN50 |
2″ |
38 |
143 |
71.5 |
190/295 |
91/112 |
202/228 |
70 |
GTD80/GTE100 |
