200X水用減壓閥產品概述：
200X水用減壓閥是集導閥和主閥于一體，導閥的設計與直接作用式減壓閥類似,是一種高性能、大流量的減壓閥，無論上游壓力的變化或下游負荷的波動，均能實現穩定的壓力控制。200X減壓閥采用橡膠軟密封設計，既可實現動壓的穩定控制，又可以控制靜壓。
【執行標準】
設計規范：GB/T 12244
結構長度：GB/T 12250
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12245
產品標識：GB/T 12220
供貨規范：JB/T 7928
【產品型號】
200X-10,200X-16,200X-16C,200X-25
200X-10P,200X-16P,200X-25P
【主要技術參數和性能指標】
|
公稱壓力 |
1.0 |
1.6 |
2.5 |
|
殼體試驗壓力(MPa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(MPa) |
1.0 |
1.6 |
2.5 |
|
進口壓力(MPa) |
1.0 |
1.6 |
2.5 |
|
出口壓力范圍(MPa) |
0.2~0.8 |
0.2~1.0 |
0.4~1.6 |
|
壓力特性偏差 |
符合GB/T12245-2005標準 |
||
|
流量特性偏差 |
符合GB/T12245-2005標準 |
||
|
泄漏率 |
0 |
||
|
工作溫度 |
0~80°C |
||
注：殼體試驗不包含膜片和閥蓋
【主要零件材質】
|
零件名稱 |
材質 |
|
閥體、閥蓋、底蓋 |
HT200/WCB/304SS |
|
閥座 |
黃銅/304SS |
|
閥瓣 |
2Cr13/304SS |
|
閥桿 |
2Cr13/304SS |
|
O型圈 |
丁腈橡膠/聚四氟乙烯 |
|
密封圈 |
丁腈橡膠/聚四氟乙烯 |
|
膜片 |
丁腈橡膠 |
|
彈簧 |
60Si2Mn |
【連接尺寸】
|
公稱通徑 DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
40 |
190 |
265 |
200 |
|
50 |
190 |
265 |
200 |
|
65 |
210 |
310 |
205 |
|
80 |
240 |
350 |
245 |
|
100 |
272 |
460 |
305 |
|
125 |
285 |
520 |
365 |
|
150 |
325 |
570 |
415 |
|
200 |
380 |
840 |
510 |
|
250 |
450 |
890 |
560 |
|
300 |
525 |
1030 |
658 |
|
350 |
560 |
1090 |
696 |
|
400 |
630 |
1150 |
735 |
|
450 |
670 |
1150 |
735 |
|
500 |
720 |
1300 |
785 |
|
600 |
800 |
1300 |
785 |

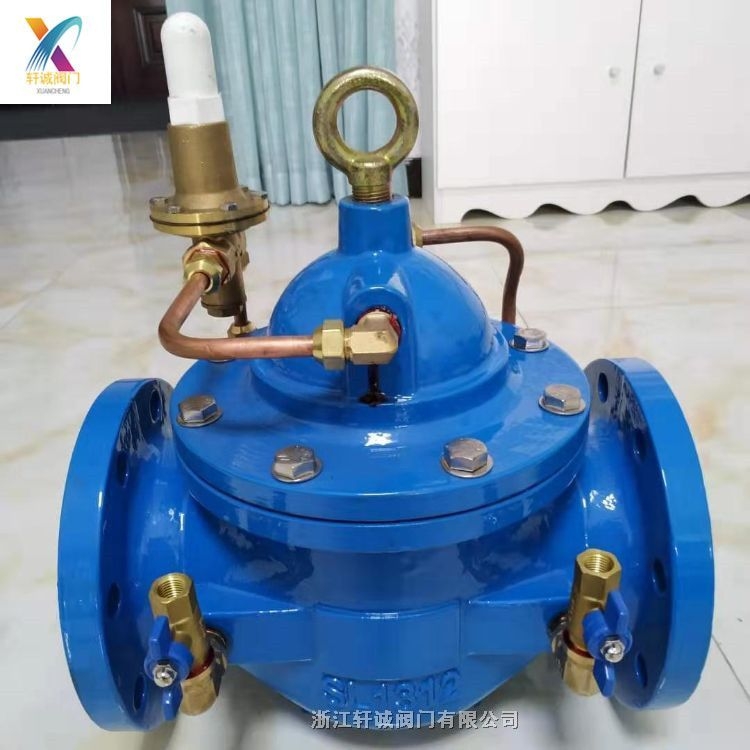

200X水用減壓閥實物圖:
