1 引言 在高爐的控制參數中，爐頂壓力是重要的參數之一。爐頂壓力的控制精度直接影響高爐的順行、產量。

2 工藝對象簡述 如圖1所示。

爐頂壓力控制閥組體系結構

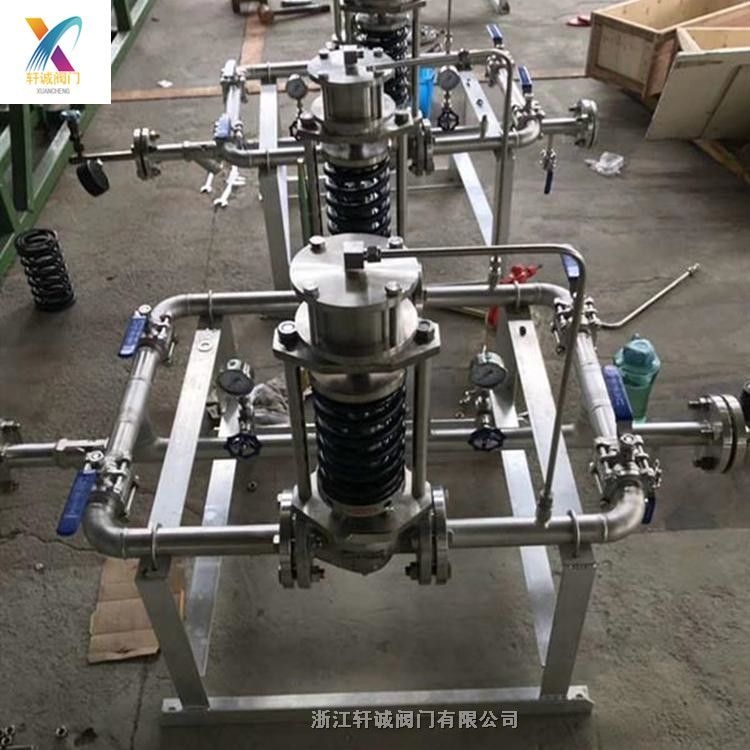

減壓閥組由4個閥組成：自動閥、量程閥、快開閥、遙控閥組成。 自動閥：在減壓閥組控制頂壓時實現自動調節。 量程閥：在自動閥自動控制時起輔助調節作用�？扉_閥：用于 TRT故障時與減壓閥組快速切換，在高爐減壓閥組控制頂壓時，作手動閥用。 遙控閥：用于中控時應急手動控制頂壓及高爐頂壓超高限時緊急連鎖，防止損壞爐頂設備。 TRT主要由調速閥、透平機靜葉、發電機組等設備組成。 調速閥：用于調節透平機的沖轉轉速，使之達到發電機發電所需的額定轉速，保證發出的電為50Hz。 透平機靜葉：在 TRT控制頂壓時調節頂壓，并調節發電功率。 工藝上要求在頂壓穩定的同時TRT的發電功率化，這樣就要求高爐產生的煤氣流經TRT，利用高爐頂壓與管網煤氣的壓力差進行發電。也就是說在TRT控制頂壓時，正常時要求減壓閥組的所有閥門均處于關閉狀態。為了方便控制與切換采取雙方共用一個頂壓 PID調節器，高爐操作人員可以根據爐況調整頂壓的設定值，通過減壓閥組或 TRT的靜葉進行調節頂壓，切換后 TRT人員也可以直接控制減壓閥組的自動閥、快開閥。

3 系統方案 TRT系統使用ABB的 PLC系統。控制原理如圖 2所示。

高爐爐頂壓力控制原理圖

高爐切換到TRT控制時，高爐頂壓調節器的輸出值輸出到TRT，這時 TRT系統逐漸減少對自動閥的輸出，加大對透平機靜葉的輸出，直到自動閥全關，量程閥依據與自動閥的連鎖全關，這時減壓閥組的閥全部處于關閉狀態，高爐頂壓調節器從控制自動閥完全控制靜葉。但自動閥與靜葉畢竟是兩個不同的執行機構，傳遞函數不同。如果高爐頂壓調節器的PID參數還沿用自動閥的值會造成頂壓波動增大。所以當切換后自動閥全關時，TRT系統將適應靜葉的PID參數傳到高爐的頂壓調節器。
