Y13H內螺紋蒸汽減壓閥產品概述：
內螺紋活塞式蒸汽減壓閥主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
內螺紋活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。
內螺紋活塞式蒸汽減壓閥主要技術參數和性能指標
|
公稱壓力(Mpa) |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1.6 |
2.5 |
|
進口壓力(Mpa) |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12246-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12246-1989 |
|
|
壓差 |
0.15 |
0.15 |
|
滲漏量 |
GB12245-1989 |
|
內螺紋活塞式蒸汽減壓閥主要零件材料
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥盤 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座 導閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
內螺紋活塞式蒸汽減壓閥流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
內螺紋活塞式蒸汽減壓閥連接尺寸
|
公稱通徑DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
減壓閥調壓步驟
1關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境
將調節螺釘按逆時針旋轉至上位置（相對出口壓力），然后關閉減壓閥后閘閥
2慢慢開啟減壓閥前的閘閥至全開；
3順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊
4螺母鎖緊打開減壓閥后閘閥
5如在調整時出口壓力高于設定壓力，須從步開始重新調整，即只能從低壓向高壓調。

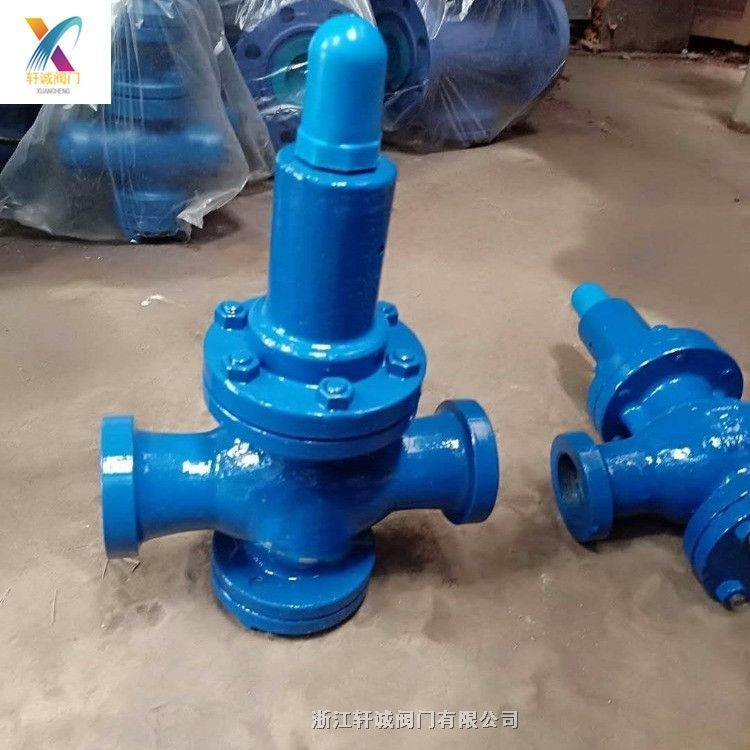

Y13H內螺紋蒸汽減壓閥實物圖:
