Z41J法蘭襯膠閘閥
產品概述
Z41J法蘭襯膠閘閥可選用手動、傘齒輪、氣動、電動；結構形式可選用明桿、暗桿，密封結構可選用軟密封：天然橡膠、NBR橡膠、三元乙丙橡膠等。是一種最常見的啟閉閥門，利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質，楔式閘閥不允許微量開啟在管路中作節流裝置用，以免因高速流動的介質沖蝕而加快密封面的損壞。介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好。廣泛用于石油、化工、冶金、印染、電站、城市給排水、環保、醫藥、食品、造紙、天然氣，環保，城市管道，燃氣管線等工業部門等工業系統中。

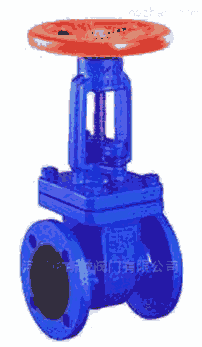

襯膠閘閥外形結構圖
|
|
|
|
|
|
|
襯膠閘閥 |
襯膠閘閥結構圖 |
|
|
|
.
結構特點
1、產品連接件少，整體鋼性好。
2、截流速度快。
3、開度限位機構方便，靈活，精確。
4、體形小巧，外形美觀。
5、操作簡單，省力，維修方便。
6、流體阻力小，密封面受介質的沖蝕小。
7、介質流向不愛限制，不擾流，不降低壓力。
產品標準
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要連接尺寸
|
公稱通徑DN(mm) |
主要外形尺寸及連接尺寸(mm) |
|||||||||
|
L |
D |
D1 |
D2 |
b |
f |
z-Φd |
H |
H1 |
D0 |
|
|
Z40、Z41、Z42 |
||||||||||
|
15 |
130 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
220 |
240 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
255 |
284 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
275 |
303 |
160 |
|
32 |
180 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
280 |
321 |
180 |
|
40 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
300 |
352 |
200 |
|
50 |
250 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
358 |
438 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
375 |
450 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
433 |
528 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
502 |
620 |
320 |
|
125 |
325 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
612 |
753 |
360 |
|
150 |
350 |
280 |
240 |
210 |
24 |
3 |
12-Φ23 |
676 |
847 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26 |
3 |
12-Φ25 |
820 |
1039 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30 |
3 |
12-Φ25 |
969 |
1245 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30 |
3 |
12-Φ25 |
1142 |
1472 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34 |
4 |
16-Φ25 |
1280 |
1450 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36 |
4 |
16-Φ30 |
1452 |
1887 |
640 |
|
450 |
650 |
640 |
585 |
545 |
38 |
4 |
20-Φ30 |
1541 |
2011 |
720 |
|
500 |
700 |
705 |
650 |
608 |
42 |
4 |
20-Φ34 |
1676 |
2181 |
720 |
|
600 |
800 |
840 |
770 |
718 |
46 |
5 |
20-Φ41 |
1874 |
2346 |
800 |
|
700 |
900 |
910 |
840 |
788 |
48 |
5 |
24-Φ41 |
2139 |
2819 |
880 |
|
800 |
1000 |
1020 |
950 |
898 |
50 |
5 |
24-Φ41 |
2293 |
3034 |
980 |
|
900 |
1100 |
1120 |
1050 |
998 |
52 |
5 |
28-Φ41 |
2595 |
3445 |
1080 |
|
1000 |
1200 |
1255 |
1170 |
1110 |
54 |
5 |
28-Φ42 |
2733 |
3683 |
1180 |
|
1200 |
1350 |
1485 |
1390 |
1325 |
56 |
5 |
32-Φ48 |
3032 |
3032 |
1300 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
