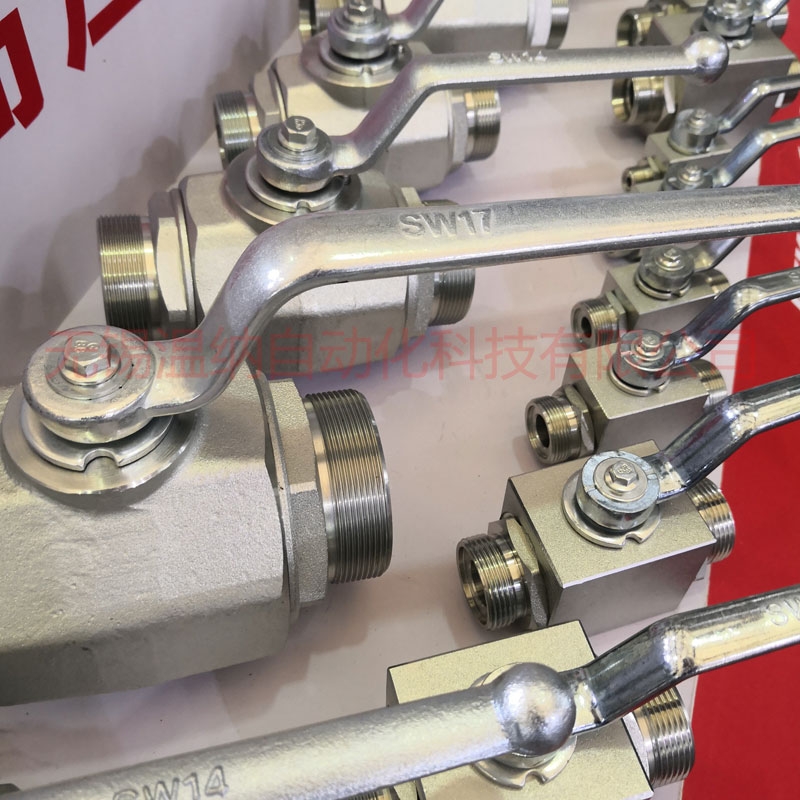

KHM-M36*2高壓球閥

KHM-M36*2高壓球閥

NXQ2-L10/10-H,NXQ2-L40/10-H,NXQ2-L63/10-H囊式蓄能器，無錫溫納囊式蓄能器廠家直銷
NXQ2-L80/10-H,NXQ2-L100/10-H,NXQ2-L125/10-H
NXQ2-L150/10-H,NXQ2-L150/20-H,NXQ2-L150/31.5-H囊式蓄能器，無錫溫納囊式蓄能器廠家直銷
NXQ2-L0.25/20-H,NXQ2-L0.4/20-H,NXQ2-L0.63/20-H囊式蓄能器，無錫溫納囊式蓄能器廠家直銷
NXQ2-L1/20-H,NXQ2-L1.25/20-H,NXQ2-L4/20-H
NXQ2-L6.3/20-H,NXQ2-L16/20-H,NXQ2-L20/20-H囊式蓄能器，無錫溫納囊式蓄能器廠家直銷
NXQ2-L25/20-H,NXQ2-L1.6/20-H,NXQ2-L2.5/20-H囊式蓄能器，無錫溫納囊式蓄能器廠家直銷
NXQ2-L10/20-H,NXQ2-L40/20-H,NXQ2-L63/20-H

簡述液壓油缸的結構設計及卡鍵的設計與安裝          液壓油缸對于壓力較高、缸壁較厚和缸徑較大（φ63mm～φ320mm）的液壓缸，其端蓋與缸筒采用內卡鍵式聯結的結構，具有重量輕、外形尺寸小、加工簡單和拆裝方便等優點。如檢修活塞更換密封、維修導套等方便，同時，端蓋具有徑向浮動的特點，使活塞桿不易產生卡緊現象。          1、油缸缸筒結構設計          采用彈性擋圈2規避端蓋向缸筒里面移動；是采用壓環2和螺釘4規避端蓋向缸筒里面移動。結構適合于速度比較低（即活塞桿直徑比較�。┑囊簤焊住＿@種結構在缸筒內徑和壓環外徑呈階梯形狀，通過控制液壓油缸與缸體高度方向的相關尺寸公差，使壓環以軸肩支承在缸體上，依靠預緊螺栓4拉緊缸蓋，保障在液壓缸無負載時就使卡鍵與鍵槽在承載側靠合，消掉配合間隙并形成預壓，從而將端蓋1、壓環2、卡鍵3和缸體5組成一個整體。          2、液壓油缸卡鍵的設計與安裝          2.1 卡鍵結構參數的確定原則

KHM-M36*2高壓球閥

QQK-1352,QQK-2352,QQK-1362管接
QQK-2362,QQK-1432,QQK-2432管接
QQK-1442,QQK-2442,QQK-1452管接
QQK-2452,QQK-1462,QQK-2462管接
QQK-2532,QQK-2542,QQK-2552管接
QQK-2562,QQK-2632,QQK-2642管接

QQK-2652,QQK-2662,Q23R1C-L3按
Q23R1C-L3T,Q23R1（S）C-L3S
Q23R1（S）C-L3TS,Q25R1C-L3按
Q25R1（S）-L3S,Q23XR1C-L8按
Q23XR1C-L8T,Q23XR1（S）C-L8TS

液壓缸活塞腔在壓力油作用下，液油壓力作用在缸蓋上并通過卡鍵傳到缸筒的缸壁。因此，卡鍵受到擠壓力和剪切力的作用，同時對卡鍵產生一扭矩從而使卡鍵產生扭轉變形�？ㄦI的扭轉變形與卡鍵的結構參數h（卡鍵的截面高）、d（卡鍵內徑）、d2（卡鍵外徑）有關。所以應根據以上兩面的諸多因素，綜合考慮合理設計�？ㄦI高度h大小是影響卡鍵的抗扭剛度、接觸應力的關鍵參數，因此，卡鍵高度h應根據卡鍵的剪切強度條件，同時也應考慮卡鍵的扭轉變形而定，故h值可適當取大些。          卡鍵外徑d2影響扭轉剛度和缸體的外徑尺寸�？ㄦI內徑d1與其扭轉剛度有關。一般情況下，應使卡鍵截面中間同缸體內徑一致。          2.2卡鍵的安裝          卡鍵加工成圓環形后，以120°剖切三等份。裝配時先將缸蓋放入缸筒內，可稍向里多推進一些，再分別將呈三等份的卡鍵置入缸筒的環形鍵槽內，然后將缸蓋輕輕向外拉出直至靠全卡鍵下側面為止。然后安裝壓環（或套環），并用螺栓緊固。          缸筒的特點就是功率大，而且安裝布置簡單，容易操作，出現的問題也小在維護方面比較容易，所以在農業機械上即使工作條件不好也比較適用。
