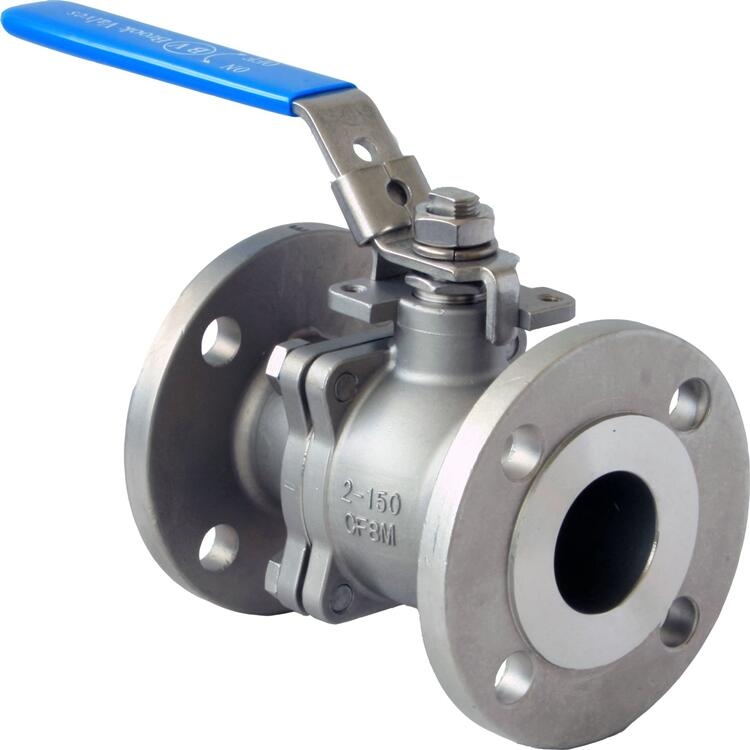

Q41F韓標法蘭球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、醋酸、氧化性介質、尿素等多種介質。在各種閥門中，韓標法蘭球閥的流動阻力較小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以無損失的流過。
| No. | 零件名稱 | 材質 | No. | 零件名稱 | 材質 | ||
| 1 | 螺栓 | SM35C | 304 | 2 | 墊片 | SS400 | 304 |
| 3 | 手柄 | SCPH2 | 4 | 擋圈 | SUS3 | 304 | |
| 5 | 限位塊 | SS400 | 304 | 6 | 螺釘 | SM35C | 304 |
| 7 | 填料壓蓋 | SCPH2 | SCS13 | 8 | 填料 | PTFE | |
| 9 | 止推墊 | PTFE | 10 | 閥桿 | 304 | 304/316 | |
| 11 | 密封墊 | PTFE | 12 | 閥蓋 | SCPH2 | SCS13/SCS14 | |
| 13 | 螺母 | SM35C | 304 | 14 | 螺柱 | SM45C | 304 |
| 15 | 球體 | 304 | 304/316 | 16 | 閥體 | SCPH2 | SCS13/SCS14 |
| 17 | 閥座 | PTFE | - | - | - | ||
韓標法蘭球閥尺寸
| NPS | D1 | d | K | D | C | f | N-Z | L | H | E |
| 15A | 15 | 51 | 70 | 95 | 12 | 1 | 4-15 | 108 | 79 | 125 |
| 20A | 20 | 56 | 75 | 100 | 14 | 1 | 4-15 | 117 | 82 | 125 |
| 25A | 25 | 67 | 90 | 125 | 14 | 1 | 4-19 | 127 | 102 | 155 |
| 32A | 32 | 76 | 100 | 135 | 16 | 2 | 4-19 | 140 | 106 | 156 |
| 40A | 40 | 81 | 105 | 140 | 16 | 2 | 4-19 | 165 | 128 | 240 |
| 50A | 50 | 96 | 120 | 155 | 16 | 2 | 4-19 | 178 | 135 | 240 |
| 65A | 65 | 116 | 140 | 175 | 18 | 2 | 4-19 | 190 | 145 | 280 |
| 80A | 78 | 126 | 150 | 185 | 18 | 2 | 8-19 | 203 | 160 | 320 |
| 100A | 98 | 151 | 175 | 210 | 18 | 2 | 8-19 | 229 | 180 | 320 |
| 125A | 123 | 182 | 210 | 250 | 20 | 2 | 8-23 | 356 | 252 | 530 |
| 150A | 148 | 212 | 240 | 280 | 22 | 2 | 8-23 | 394 | 285 | 630 |
| 200A | 198 | 262 | 290 | 330 | 22 | 2 | 12-23 | 457 | 385 | 800 |
| 250A | 248 | 324 | 355 | 400 | 24 | 2 | 12-25 | 533 | 485 | 蝸輪 |
| 300A | 298 | 368 | 400 | 445 | 24 | 3 | 16-25 | 610 |
545 |
