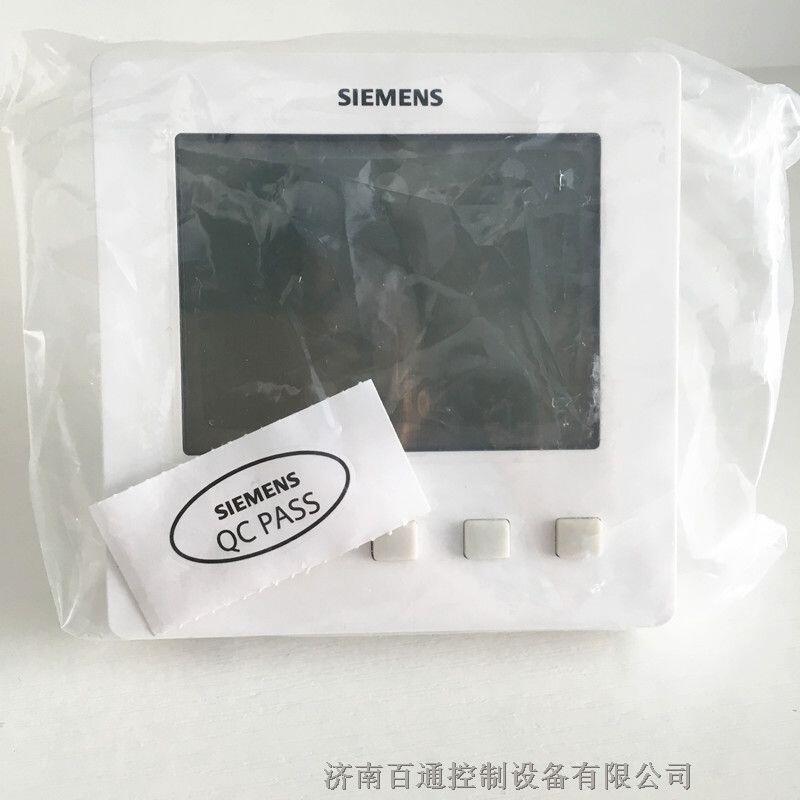

SIEMENS西門子風機盤管溫控器RDF510/RDF530德國原裝LED背光顯示

1、描述：

西門子風機盤管溫控器 RDF510 RDF530 用于控制單個房間和獨立區域的室內溫度，這些房間和區域： 采用兩管制風機盤管進行供熱或制冷 (RDF510)

采用四管制風機盤管進行供熱或/和制冷 (RDF530)

用于兩管制和四管制風機盤管系統

LED 背光顯示屏

按鍵鎖定功能

顯示室內溫度或設定值

舒適模式和保護（關）模式

自動或手動供熱/制冷轉換

自動或手動三速風機控制

無供熱/制冷需求區風機運行模式可選擇

延時計時器：預設運行時間或用戶選擇運行時間（1 到23 小時）

溫度設定限值

斷電時返回前一運行模式或保護（關）模式

內部傳感器校驗

控制參數可調整

適用于86x86 型導線盒

外殼顏色可選擇

2、用途

用于控制單個房間和獨立區域的室內溫度，這些房間和區域：

采用兩管制風機盤管進行供熱或制冷 (RDF510)

采用四管制風機盤管進行供熱或/和制冷 (RDF530)

RDF510/530 溫控器能夠控制：

一個三速風機

一個或兩個開關型閥門執行器

3、功能

采用內置溫度傳感器保持室內溫度

通過控制序列（P01)選擇供熱/制冷或通過按鍵手動轉換供熱/制冷（P01=2）

通過按鍵選擇運行模式

顯示室內溫度值或設定值（P06）

內部傳感器校驗（P05）

三速風機控制，自動或通過按鍵手動選擇

溫度設定限值（P09 和P10）

全部或部分按鍵鎖定（P14）

無供熱/制冷需求區風機低速運行或關閉（P15）

重載出廠設置功能可恢復因調試而更改的控制參數（P71）

用于連接兩位（開/關）閥門執行器或三線制（單刀雙擲）閥門執行器

注意:三線制閥門執行器僅用于RDF510

· 功能

延時計時器模式 （P28)

最短風機開啟時間（P59）

斷電后運行模式設置（P27）

5、結構設計

溫控器由兩部分構成：

一個前面板,，包括LCD 顯示屏，五個按鍵，和所有接線端子

一個安裝板，可以嵌入到固定孔距為60.3mm 的方形接線盒
