風閥執行器 CS系列彈簧復位風閥執行器

CS系列彈簧復位風門執行器主要用于暖通空調(HVAC)系統,可用以驅動各種要求彈簧復位故障保護控制的閥門.

特點

?具有5Nm、10Nm和20Nm三種扭矩類別

?具有自對中軸適配器,使執行器能夠適用不同軸徑大小的風門

?可以在整個行程范圍內以5°為增量調整機械行程限位

?機械位置指示功能

?配備有六角扳手,便于用戶在斷電或沒有控制信號輸入時對執行器手動調節,帶鎖定功能

?具有可供用戶選擇的可現場安裝的外置輔助開關

?具有選擇旋轉方式和停止/關閉狀態的旋鈕,可調節多種運行模式

?具有過載保護功能

?95°的旋轉角度行程確保執行器關閉風門時更加緊密

?對輸入信號濾波,避免"電子噪音",使執行器運行更加精確、穩定

?可拆卸接線蓋的設計及Honeywell統一的接線標準,使安裝、接線更快捷

?直接耦合的設計,使執行器安裝省時省力,運行更加穩定

安裝風門軸尺寸

?圓軸(直徑)：10~27mm

?方軸(對角線長)： 13~19mm

?軸長度：＊小25mm,建議76mm

附件

風門執行器輔助開關SW2-CS

功能

?可現場安裝的零配件

?能夠代替內部輔助開關的功能

?設定點可以調節,用戶可以自由確定連接設定點的位置

特點

?兩個可調整的單刀雙擲開關

?包含執行器位置指示功能

?配備可拆卸的配線接線蓋,不需要額外的聯結箱

參數

SW2-CS：2* SPDT, AC100V/230V, 5A(阻性)/3A(感性)應用于CS05、CSI0、CS20系列風閥執行器

技術參數

電氣連接：接線端子的允許電纜規格為0.344- 2.0m㎡

旋轉角度：＊大95° ± 3° ; 可以5°為＊小增量調節旋轉行程

工作條件：運行溫度-40°C ~ +60°C ; 存放溫度-40°C ~ +70°C ;  相對濕度5~95%,無冷凝

防護等級：IP54, NEMA2

維護：免維護

認證：UL

訂貨型號

型號  扭矩 (Nm)  控制信號  工作電源  控制方式    運行時間       功耗 (CVA)  內置輔助開關

                                                                   打開(秒)  復位(秒)

CS4105A1002  5  On-Off  100-250Vac 開關         45±5      20        45VA

CS8105A1008  5 On-Off 24Vac/dc 開關              45±5       20        25VA

CS7505A2008  5 0(2)-10V 24Vac/dc 調節/浮點    90           20       13VA

CS4110A1002 10 On-Off 100-250Vac 開關          45±5       20       45VA

CS4110A1200 10 On-Off 100-250Vac 開關          45±5       20       45VA

CS8110A1008 10 On-Off 24Vac/dc 開關              45±5       20       30VA

CS8110A1206 10 On-Off 24Vac/dc 開關              45±5       20       30VA

CS7510A2008 10 0(2)-10V 24Vac/dc 調節/浮點      90         20      14VA

CS7510A2206 10 0(2)-10V 24Vac/dc 調節/浮點      90         20      14VA

CS4120A1001 20 On-Off 100-250Vac 開關           45±5       20      60VA

CS4120A1209  20 On-Off 100-250Vac 開關          45±5       20      40VA

CS8120A1007 20  On-Off 24Vac/dc 開關              45±5      20       40VA

CS8120A1205 20  On-Off 24Vac/dc 開關              45±5      20       40VA

CS7520A2007 20 0C2J-10V 24Vac/dc 調節/浮點      90        20      16VA

CS7520A2205 20 0(2)-10V 24Vac/dc 調節/浮點       90        20      16VA

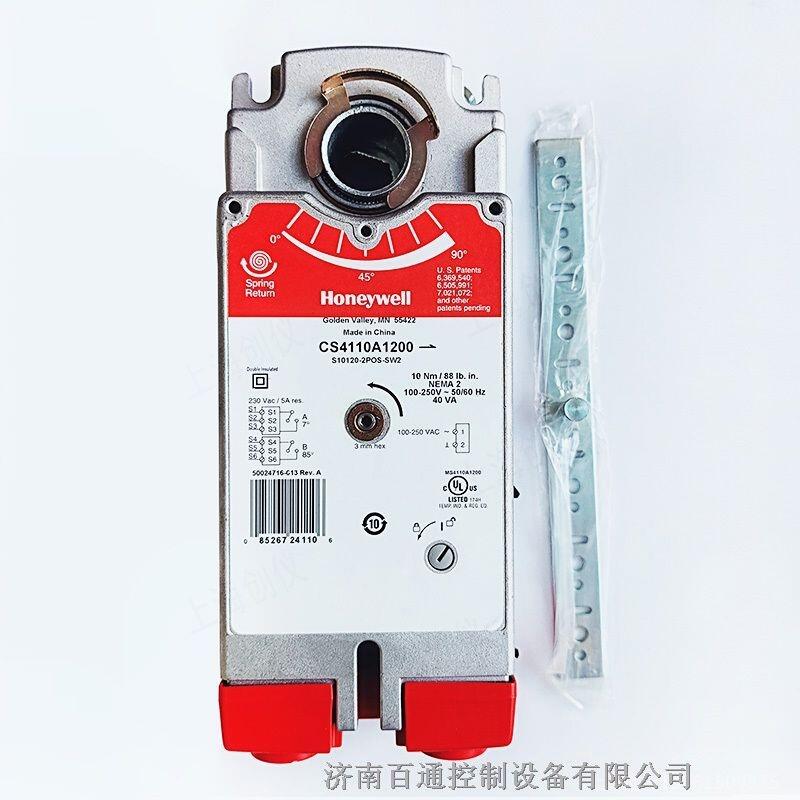

產品展示
