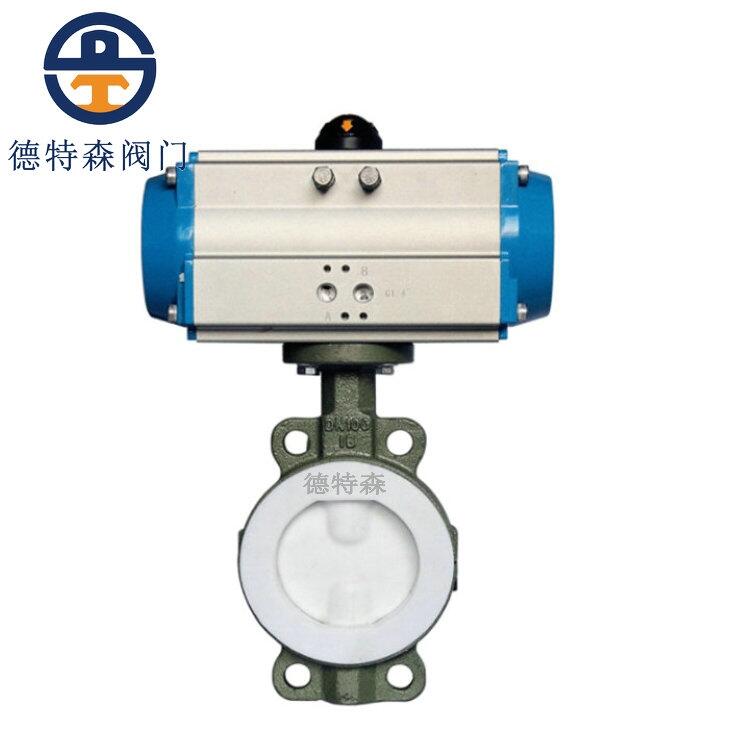

一、D671F46氣動襯氟對夾蝶閥概述：
本產品由四氟密封閥座和襯氟閥板、閥桿等構成。適用于溫度≤150℃的硫酸、鹽酸等腐蝕介質或潔凈度有一定要求工況。在食品、醫藥、化工、石油、電力、輕紡、造紙等流體管道上作調節流量和截流介質的作用。本產品主要特點為：
1、重量輕，90度全開和全關啟閉迅速；
2、操作力矩小，操作方便，省力靈巧；
3、安裝方便可任何位置安裝；
4、密封件可更換，維修方便并且密封性能可靠，達到雙向密封；
5、密封材料耐老化、耐腐蝕，使用壽命長。
二、D671F46氣動襯氟蝶閥采用執行機構：
本產品采用新型GT系列氣動執行器：有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器：拔叉式傳動，結構合理，輸出扭矩大。
1、AW系列氣動執行器采用齒輪式雙活塞，輸出力矩大，體積小；
2、氣缸選用鋁金材料，重量輕、外形美觀；
3、可在頂部、底部安裝手動操作機構達到開關雙保險；
4、齒條式連接可調節開啟角度、額定流量；
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作；
6、兩端的調節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
三、D671F46氣動襯氟蝶閥根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
四、D671F46氣動襯氟蝶閥采用標準及主要零件材質：
|
設計標準 |
GB/T2238-1989 |
零件名稱 |
材料 |
|
法蘭連接標準 |
GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
結構長度 |
GB/T12221-1989 |
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼等 |
|
壓力試驗 |
GB/T13927-1992;JB/T9092-1999 |
密封圈 |
各種橡膠、聚四氟 |
|
|
|
閥桿 |
2Cr13、不銹鋼 |
|
|
|
填料 |
O型圈、柔性石墨O |
五、D671F46氣動襯氟蝶閥相關技術參數：
|
公稱通徑 |
DN（mm） |
50～2000 |
||
|
公稱壓力 |
PN（Mpa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
強酸堿腐蝕介質、空氣、水、污水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
六、D671F46氣動襯氟蝶閥密封材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
七、D671F46氣動襯氟蝶閥相關連接尺寸（單位：mm）：
|
