QAE2174.010,

溫度測量范圍-10....120℃ ，用于獲取管內或容器內流體溫度的有源傳感器

用途：
傳感器用于通風及空調設備中的以下用途：
控制和限定供水溫度
限定回水溫度
控制生活熱水溫度

型號概述：
型號                 配件                 浸液長度         工作電壓            輸出信號
QAE2174.010  包括保護包帶有螺紋接頭G?A    100mm    DC13.5...35V                4...20mA
QAE2174.015  包括保護包帶有螺紋接頭G?A    150mm    DC13.5...35V                4...20mA

設備兼容：
能夠獲取和處理傳感器輸出信號（ 4...20 mA）的所有系統或設備。
功能：
傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取介質溫度值。 根據傳感器類型，這些溫度變化轉化為 4...20 mA輸出信號，輸出信號符合被選定的溫度范圍。
構造設計：

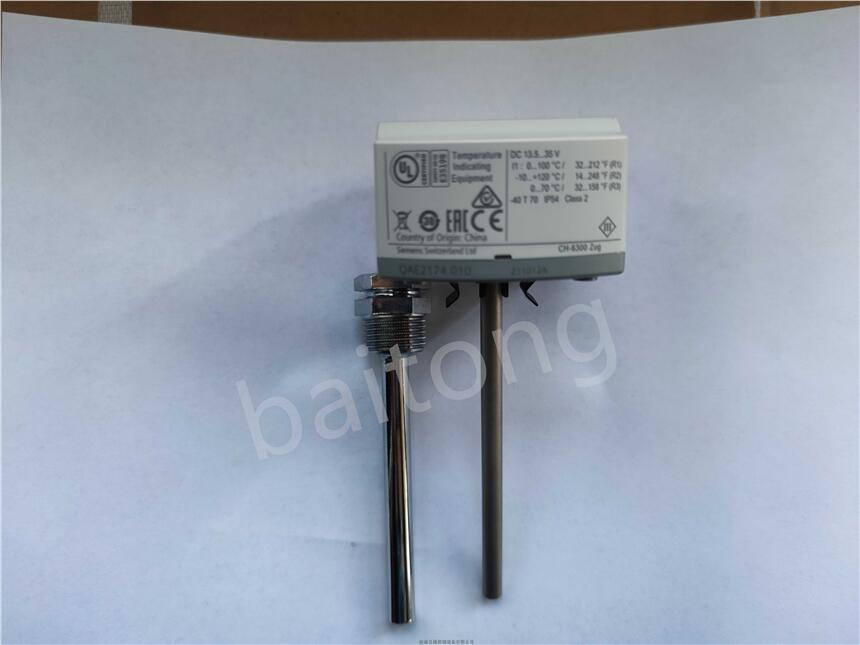

浸入式溫度傳感器組成有：外殼，印刷電路板，接線端，浸液桿，保護包
兩個可組合式外殼，包括接線端和可拆卸面板
測量電路和定位元件都固定在面板內的印刷電路板上，接線端在底座上
電纜接入可通過傳感器提供的M16電纜接入密封管 (IP54)，它可用螺絲擰緊固定在外殼上，浸液桿和外殼緊密連接，浸液桿插入保護包
工程注意事項：
如果額定壓力超過PN10，需要使用不銹鋼(V4A)保護包;如果需要，溫度量程根據傳感器選擇
安裝注意事項：
傳感器的安裝位置根據用途決定
? 用于供水溫度控制（加熱流體）
－泵連接流體，傳感器直接放置在泵后
－泵連接回流，傳感器放置在混合閥后1.5m－2m
? 用于回水溫度限制
傳感器應安裝在彎頭處，使其浸液桿或保護包能夠正對流體方向，在測溫處的流體必須
充分混合，如果泵連接回水，測溫處必須在泵下游，離混合點至少1.5m
傳感器應安裝在避免使信號線從頂部進入的地方
對于所有類型的傳感器，浸液長度至少60mm
傳感器不必覆蓋結緣材料
安裝傳感器時，螺紋裝置或者T型片（G ?）應焊接在管子上
重量（包括包裝）：
QAE2174.010    大約0.22 kg
QAE2174.015    大約0.24 kg
