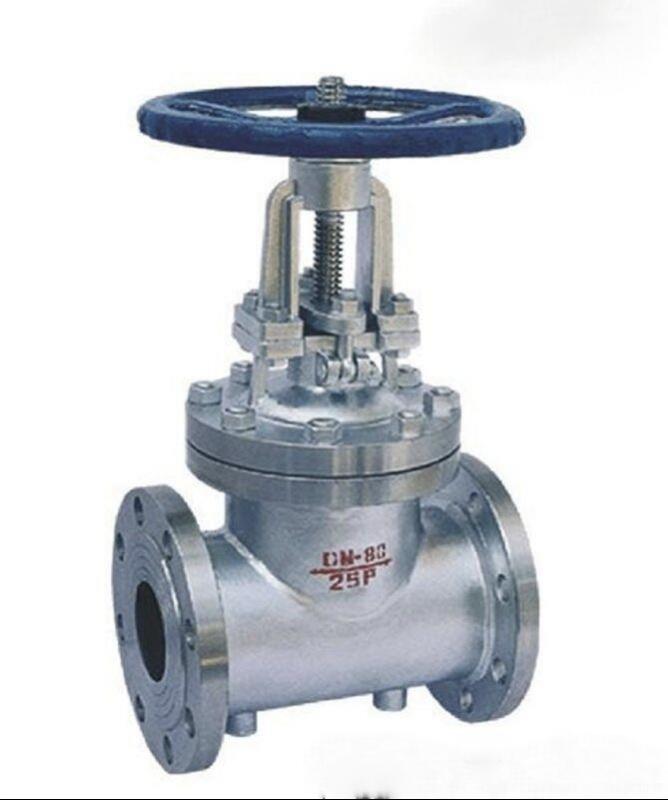

Z40H美式閘閥
一、概述：
Z40H美式閘閥適用于ANSI Class150～2500、PN20～42、JIS10～20K，工作溫度 -29～425℃（碳鋼）及 -40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
二、產品特點：
①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
美標球閥按其通道位置可分為直通式，三通式和直角式。后兩種閘閥用于分配介質與改變介質的流向。
三片式球閥安裝與維護應注意以下事項：
a.要留有閥柄旋轉的位置。
b.不能用作節流。
c.帶傳動機構的球閥應直立安裝。
三、工作原理：
是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。美標閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。
閘閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠，目前閘閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5.維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
美標閘閥是一種比較新型的閘閥類別，它有著自身結構的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
A、開啟過程
1.在關閉位置，閥體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
B、關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閘板同時旋轉90°。
3.快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
四、結構特點:
a.啟閉無摩擦。
這一功能傳統[wiki]閥門[/wiki]因密封面之間相互摩擦而影響密封的問題。
b.上裝式結構。
對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
c.單閥座設計。
消除了閥門中腔介質因異常升壓而影響使用安全的問題。
d.低扭矩設計。
特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
e.楔形密封結構。
閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
f.密封面的自清潔結構。
當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
g.分類。
閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。
h.特點。
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
i.施工、安裝要點。
1）.安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）.安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
