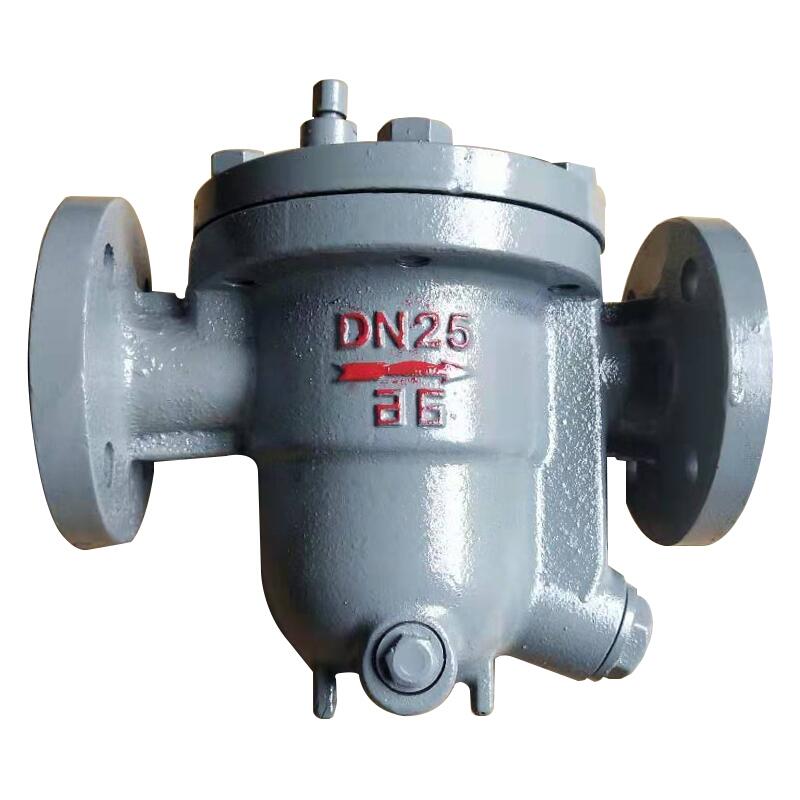

CS41H自由浮球式蒸汽疏水閥
性能優點
1、 能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得高的熱效率。
2、 蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定，
3、 排空氣性能好。自動排空氣裝置能排出不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。
用途
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得好的加熱效果。
工作原理
該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
使用和保養
1、 應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
2、 在安裝前需要清洗管道，除去雜物。
3、 安裝位置應盡可能靠近加熱設備。
4、 應水平安裝在管路的低點，流向與閥體上標注的方向一致。
5、 每臺加熱設備要各自安裝疏水閥，以免互相影響。
6、 在保證系統能運行時，緩慢開啟疏水閥錢的閥門，使其逐漸升溫至正常狀態。
7、 要定期保養，保證疏水閥正常工作。
選型主要依據
凝結水負荷（排液量）kg/h（選用倍率2-3倍）
高工作壓力 MPa
工作壓差 MPa
閥體材料和公稱壓力
連接方式和尺寸
性能參數/主要部件材料表
|
低工作壓力 |
0.01MPa |
鑄鋼高允許溫度 |
425℃ |
|
小過冷度 |
šC0 |
不銹鋼高允許溫度 |
525℃ |
|
有負荷漏氣率 |
≈0 |
適用介質 |
飽和蒸汽、凝結水 |
|
高允許背壓率 |
80％ |
排空氣裝置 |
不銹鋼/合金 |
|
閥體、閥蓋 |
WCB/304 |
浮球 |
不銹鋼 |
|
閥座 |
2Cr13/304 |
過濾網 |
不銹鋼 |
主要外形連接尺寸
|
型號 |
公稱通徑 |
L |
H |
H1 |
? |
|
16 S11H-25 CB 40 |
15 |
195 |
197 |
100 |
126 |
|
20 |
195 |
201 |
104 |
130 |
|
|
25 |
215 |
210 |
105 |
140 |
|
|
16 S11H-25 CD 40 |
25 |
270 |
245 |
135 |
172 |
|
32 |
270 |
245 |
135 |
172 |
|
|
40 |
280 |
275 |
160 |
172 |
|
|
50 |
290 |
275 |
160 |
172 |
|
|
CS41H-16F |
50 |
410 |
350 |
175 |
234 |
|
65 |
410 |
350 |
175 |
236 |
|
|
80 |
430 |
390 |
245 |
260 |
|
|
100 |
430 |
415 |
255 |
265 |
|
|
125 |
480 |
506 |
311 |
302 |
|
|
150 |
480 |
506 |
311 |
302 |
