一、簡介：

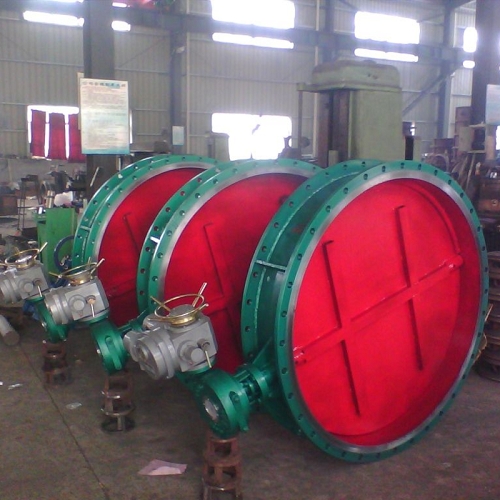

電動通風蝶閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。蝶板與閥體間的膨脹間隙大,能有效防止因熱脹冷縮造成的卡死現象。本閥可配備多種驅動裝置,如手動裝置,蝸輪傳動裝置,氣動裝置,電動裝置。通風蝶閥廣泛用于冶金,師化,電力,建材,礦山等工業管線,對介質氣體氣控制或調節作用。本風道調節蝶閥廣泛適用于電站、冶金、礦山、水泥搶救無效行業的采暖通風和環境保護等系列的氣體管道中，作調節介質流量之用。

二、特點：
該閥是垂直蝶板式具有調節特性的閥門，由閥體、閥板、閥軸、驅動裝置等主要部件組成，全部為焊接結構，軸端采用柔性石墨編織填料密封，耐高溫。閥板啟閉靠手輪驅動手動裝置，手動裝置的最終輸出力矩傳動給閥軸，靠閥軸的轉動驅動閥板旋轉，用以改變管道內截面積，以達到大面積截斷介質、降低介質壓力或調節介質流量的作用，調節角度為0-90°。

三、零部件材料：

零件名稱	材料
閥體	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	碳鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

四、技術參數：

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
試驗壓力 Ps(MPa)	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等。
驅動形式	電動

五、外形尺寸：

DN	D	D1	n-do	b	L	重量
DN	D	D1	n-do	b	L	D41	D341	D941
200	320	280	8-18	16	140	34	42	78
250	375	335	12-18	16	140	38	46	83
300	440	395	12-22	16	170	48	54	93
350	490	445	12-22	16	170	56	64	95
400	540	495	16-22	16	190	73	81	98
450	595	550	16-22	16	190	81	110	140
500	645	600	20-22	16	190	99	128	179
600	755	705	20-26	18	210	127	157	213
700	860	810	24-26	18	210	152	199	267
800	975	920	24-30	18	210	182	229	326
900	1075	1020	24-30	18	250	240	287	385
1000	1175	1120	28-30	18	250	383	430	528
1100	1275	1220	28-30	18	250		620	682
1200	1375	1320	32-30	18	250		765	827
1400	1575	1520	36-30	18	300		1188	1250
1600	1790	1730	40-30	22	300		1393	155
1800	1990	1930	44-30	22	300		1800	1865
2000	2190	2130	48-30	22	300		2130	2190
2100	2300	2240	52-33	22	300			2785
2200	2405	2340	52-33	26	350			3690
2400	2605	2540	56-33	26	350			4720
2600	2805	2740	60-33	26	350			5530
2800	3030	2960	64-36	26	400			6035
3000	3230	3160	68-36	26	400			6280
