一、簡介：

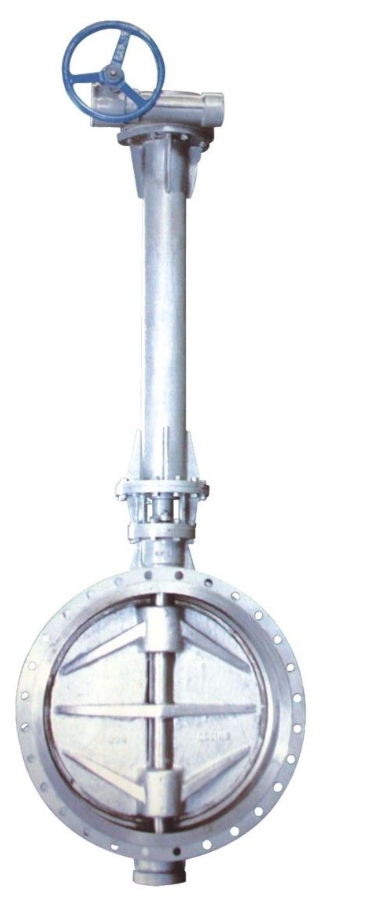

加長桿蝶閥又叫翻板閥，是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。加長桿蝶閥是指關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。加長桿蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。加長桿蝶閥全開通常是小于90°，加長桿蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
二、特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能；
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點；
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
4、大規格蝶板采用銜架結構，強度高，過流面積大，流阻��；
5、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、采用標準：
設計標準 : GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸: GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度: GB/T12221-1989
壓力試驗: GB/T13927-1992；JB/T9092-1999
四、性能參數:
|
型號 |
D343H-10 |
D343H-10P |
D343H-10R |
|
|
工作壓力（MPa） |
1.0~4.0 |
|||
|
適用溫度（℃） |
≤425 |
≤200 |
||
|
適用介質 |
水、油或非腐蝕性介質 |
硝酸類介質 |
醋酸類介質 |
|
|
材料 |
閥體、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
|
閥桿 |
2Cr13 |
304 |
316L |
|
|
閥體密封面 |
堆焊 507 |
－ |
－ |
|
|
蝶板密封面 |
304＋柔性石墨 |
304＋PTFE |
304＋PTFE |
|
|
填料 |
柔性石墨 |
PTFE |
PTFE |
|
五、外型尺寸：
|
規格 |
H1 |
H2 |
H3 |
|
最小 |
設計 |
D1 |
Z-d |
||||
|
0.6MPa |
1.0MPa |
1.6MPa |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
50 |
80 |
112 |
32 |
163 |
138 |
151 |
110 |
125 |
125 |
4-14 |
4-18 |
4-18 |
|
65 |
95 |
122 |
32 |
188 |
152 |
170 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
|
80 |
98 |
130 |
32 |
192 |
162 |
177 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
|
100 |
114 |
142 |
32 |
215 |
175 |
205 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
|
125 |
128 |
174 |
32 |
230 |
185 |
215 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
|
150 |
139 |
180 |
32 |
240 |
195 |
225 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
