一、產品簡介：

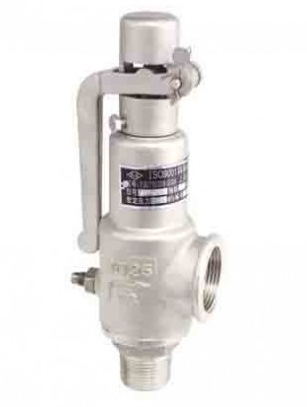

A28H帶手柄彈簧全啟式安全閥是在一種安全設備，安全閥帶手柄是為了防止意外發生，安全閥無法開啟，釋放壓力所準備的備用開關。A28H也是螺紋連接方式的安全閥，開啟方式為全啟式，專業用在鍋爐、電站場合上。安全閥無需借助任何外力來進行啟閉的一種閥門，通過我們設定的整定壓力值，當壓力超過我們的整定壓力值后，安全閥會自動開啟，釋放壓力，釋放帶整定壓力以下的時候，安全閥會自動關閉。彈簧式安全閥它是一種利用彈簧的彈性，來對壓力進行控制的一種保護管道安全的閥門，彈簧式安全閥也是我們一種常用性的安全閥，具有輕便、結構簡單、拆裝方便。
二、標準規范：
設計規范：GB/T12243
結構長度：GB/T12221
試驗與檢驗：GB/T12242
產品標識：GB/T12220
三、零部件：
|
序號 |
零件名稱 |
材料 |
|
|
A28W-P |
A28W-R |
||
|
1 |
閥體 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
CF8M |
|
密封面材料 |
堆焊Co基硬質合金 |
||
四、外形尺寸：
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
||
|
1.0-4.0 |
15 |
10 |
1/2" |
3/4" |
37 |
65 |
196 |
|
20 |
12 |
3/4" |
1" |
40 |
70 |
215 |
|
|
25 |
15 |
1" |
11/4" |
45 |
78 |
234 |
|
|
32 |
20 |
11/4" |
11/2" |
60 |
90 |
302 |
|
|
40 |
25 |
11/2" |
2" |
67 |
105 |
326 |
|
|
50 |
32 |
2" |
21/2" |
76 |
115 |
348 |
|
|
65 |
40 |
21/2" |
3" |
110 |
145 |
370 |
|
|
80 |
50 |
3" |
4" |
110 |
145 |
410 |
|
