一、簡介：

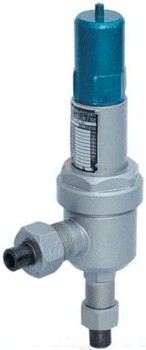

A61H、A61Y彈簧微啟式安全閥適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。是一種由進口靜壓開啟的自動泄壓防護裝置,它是壓力容器最為重要的安全附件之一,它的功能是：當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門,迅速排出一定數量的介質。當容器內的壓力降到允許值時,閥又自動關閉,使容器內壓力始終低于允許壓力的上限,自動防止因超壓而可能出現的事故,所以安全閥又被稱為壓力容器的最終保護裝置。安全閥根據工作壓力能自動啟閉，一般安裝于封閉系統的設備或管路上保護系統安全。安全閥屬于自動閥類,主要用于鍋爐、壓力容器和管道上,控制壓力不超過規定值,對人身安全和設備運行起重要保護作用。。
二、標準規范：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
三、零部件：
|
NO. |
零件名稱 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接頭 |
20 |
1Cr18Ni9Ti |
|
2 |
接頭螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
閥體 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
閥桿 |
2Cr13 |
2Cr13 |
|
9 |
閥蓋 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
調節螺桿 |
45 |
2Cr13 |
|
11 |
閥帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
|
密封面材料 |
Y型堆焊Co基硬質合金,H型堆焊D507 |
|
四、主要尺寸及重量：
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
