一、簡介：

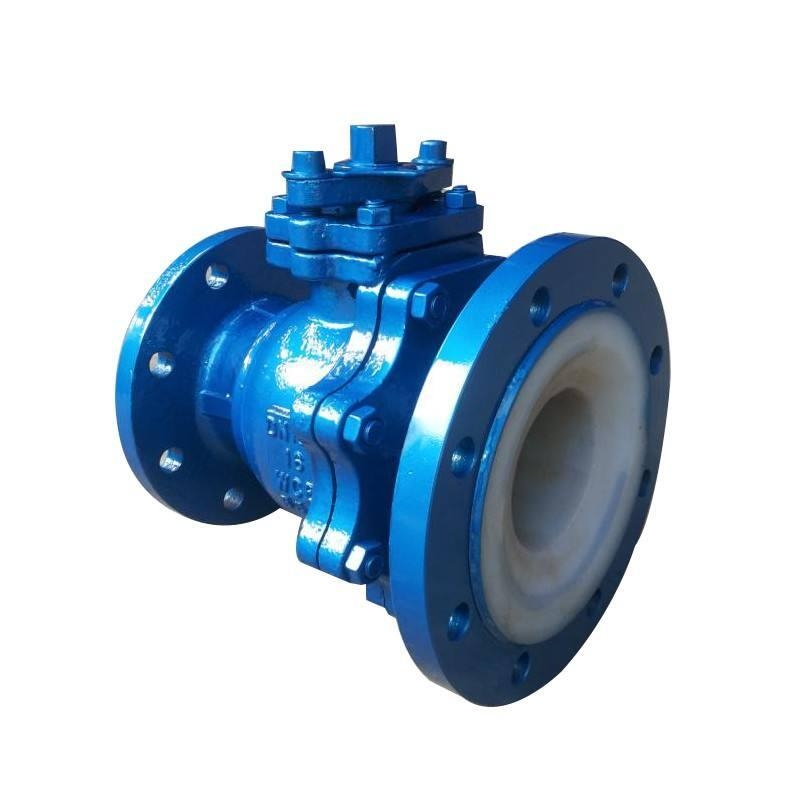

FQ41F46襯氟放料球閥，襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄露；球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性；采用全塑料襯里工藝，耐介質的強腐蝕。適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
二、結構特點：
1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。
2.開關迅速、方便，只需將球體旋轉90°，便完成開啟和關閉動作。
3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。
5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
三、技術參數：
|
設計與制造標準 |
GB/T12237 |
|
結構長度標準 |
HG/T3704-2003、GB/T12221、ASME B16.10 |
|
法蘭尺寸標準 |
HG/T20592-2009、ANSI B16.5a |
|
壓力試驗標準 |
GB/T13927-92、API 598 |
四、主要外形及尺寸：
|
DN |
L |
D |
D1 |
D2 |
z-Фd |
f |
b |
D0 |
重量(kg) |
|
25 |
125 |
115 |
85 |
65 |
4-Ф14 |
3 |
17 |
180 |
105 |
|
32 |
135 |
140 |
100 |
78 |
4-Ф18 |
3 |
19 |
180 |
120 |
|
40 |
150 |
150 |
110 |
85 |
4-Ф18 |
3 |
19 |
225 |
140 |
|
50 |
165 |
165 |
125 |
100 |
4-Ф18 |
3 |
21 |
225 |
150 |
|
65 |
180 |
185 |
145 |
120 |
4-Ф18 |
3 |
21 |
360 |
160 |
|
80 |
240 |
200 |
160 |
135 |
8-Ф18 |
3 |
21 |
420 |
215 |
|
100 |
260 |
220 |
180 |
155 |
8-Ф18 |
3 |
23 |
420 |
240 |
