一、簡介：

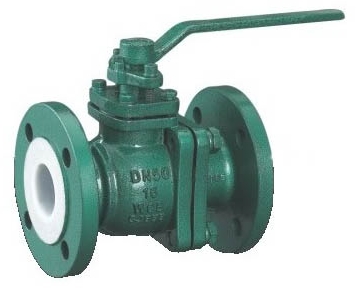

? ? ? Q41F4襯氟球閥可分為對分二片式和三片式兩種結構型式，除具有的流體阻力小，啟閉速度快，結構簡單外，采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質。采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。Q41F4襯氟球閥啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄露。
?
二、特點：
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
?
?
三、技術規范：
設計標準
GB12237
結構長度
GB12221
法蘭標準
JB/T79-94
GB9113.1-26
檢驗試驗
JB/T9092-99
驅動方式
手動、電動、氣動、蝸輪
?
?
四、主要零部件材料表：
序號
零件名稱
灰鑄鐵
鑄鋼
不銹耐酸鑄鋼
超低碳不銹耐酸鑄鋼
Z
C
P8
R8
R3
R3
1
閥體／閥蓋
A216-C
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
2
球體/閥桿
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
3
襯里／閥座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4
填料/壓蓋
PTFE(F4)
A351-CF3
A351-CF3
5
填料
A216-WCB
A351-CF8
A351-CF8
6
支架
A193-B7
A194-8
A193-B8M
7
緊固螺栓
A193-B7
A193-B8M
A194-8
8
螺母
A194-2H
A194-8
A194-8
9
操作手柄
A216-WCB
A216-WCB
A216-WCB
?
（1）流體阻力小，全通徑的球閥基本沒有流阻
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
