一、簡介：

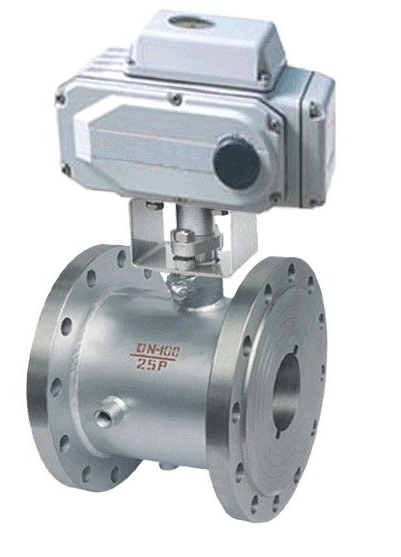

BQ941F型電動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一致,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的壓力為1MPa。BQ941F電動保溫球閥采用一體化結構，有輸入控制信號（4～20mA DC或1～5V DC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力，特別適合于介質是粘稠，含顆粒，纖維性質的場合。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
二、特點：
1、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
2、采用整體式夾套結構設計，更能均勻地保溫、保冷。
3、安裝簡便，能以任意方向安裝于管道中的任意部位。
4、精小型電動執行器有多種電源可供選擇，更有防爆電裝。
5、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
6、直連方式，電動執行機構內置伺服系統，無須另配伺服放大器。
7、采用進口增強聚四氟乙烯材料具有良好的自潤滑性，和耐高溫性能。
三、設計標準：
|
設計標準 |
ASME B 16.34 GB/T12224 |
|
結構長度 |
ASME B 16.10 GB/T12221 |
|
連接法蘭 |
ASME B 16.5、JB/T 79 |
|
驅動方式 |
手動、電動、氣動 |
|
試驗和檢驗 |
JB/T9092 API 598 |
|
適用介質 |
重油、膠類等易凝固介質 |
四、零部件：
|
序號 |
零件名稱 |
材質 |
||
|
C |
P |
R |
||
|
1 |
夾套 |
25 |
SUS304 |
SUS304 |
|
2 |
閥座 |
WCB |
SUS304 |
SUS316 |
|
3 |
閥體 |
25 |
SUS304 |
SUS316 |
|
4 |
密封圈 |
RPTFE、PTFE、對位聚苯 |
||
|
5 |
球體 |
SUS304 |
SUS304 |
SUS316 |
|
6 |
閥桿 |
1Cr13 |
SUS304 |
SUS316 |
|
7 |
填料 |
柔性石墨 、RPTFE、PTFE |
||
|
8 |
填料壓蓋 |
WCB |
SUS304 |
SUS316 |
五、外形尺寸：
|
公稱通徑（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺紋 |
||
|
（mm） |
（in） |
（mm） |
（in） |
P |
||||||
|
20 |
3/4" |
19 |
117 |
40 |
1 1/2" |
58.5 |
147 |
101 |
170 |
G3/4" |
|
25 |
1" |
25 |
127 |
50 |
2" |
62.5 |
156 |
106 |
170 |
G3/4" |
|
40 |
1 1/2" |
38 |
165 |
65 |
2 1/2" |
63.5 |
181 |
125 |
250 |
G3/4" |
|
50 |
2" |
51 |
178 |
80 |
3" |
68 |
218 |
135 |
250 |
G3/4" |
|
80 |
3" |
76 |
229 |
150 |
6" |
82 |
275 |
193 |
350 |
G3/4" |
|
100 |
4" |
102 |
254 |
200 |
8" |
83 |
300 |
265 |
420 |
G3/4" |
|
150 |
6" |
152 |
292 |
250 |
10" |
95 |
403 |
355 |
1000 |
G3/4" |
|
200 |
8" |
203 |
330 |
300 |
12" |
100 |
495 |
410 |
1300 |
G3 |
