一、簡介：

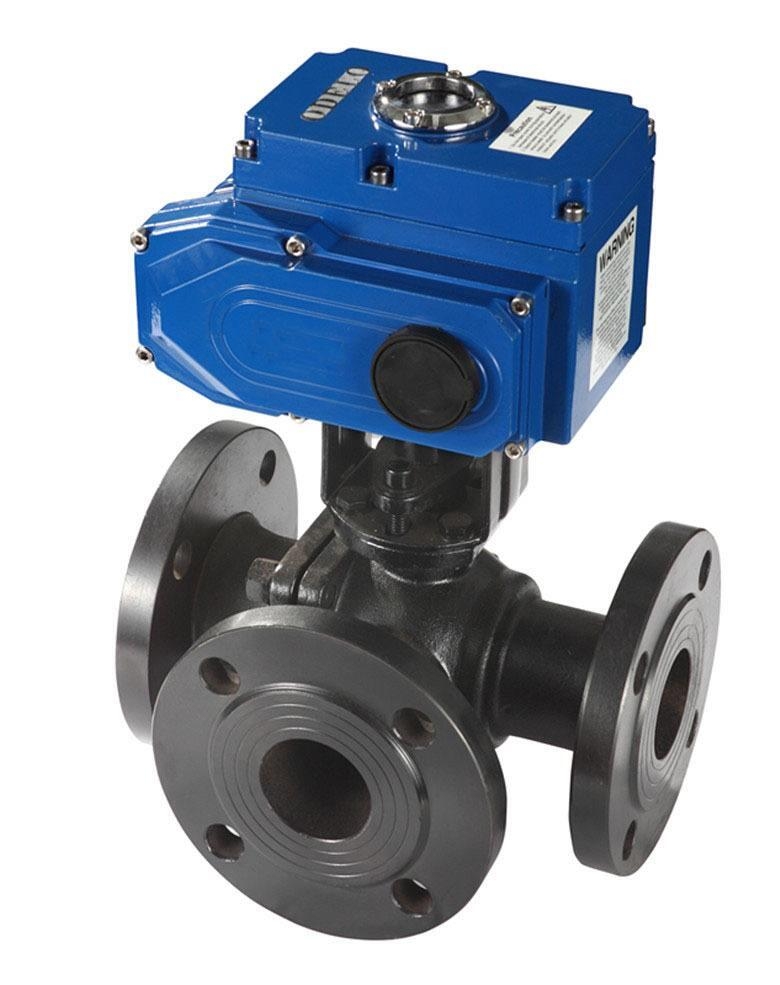

本閥可分為L形和T形，電動L形三通球閥Q944F用于介質流向的切換，能使相互垂直的兩個通道連接；電動T形三通球閥Q945F用于介質分流、合流及流向切換，T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
5、Q944F電動三通球閥廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三、性能參數：
|
試驗壓力 |
公稱壓力（Mpa） |
||||
|
Mpa |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
3.2 |
2.4 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
2.2 |
1.5 |
|
氣密試驗 |
0.5-0.7 |
||||
|
工作溫度 |
PTFE≤180℃ PPL≤300℃ |
||||
|
適用溫度 |
C：水、油、氣；P：硝酸類；R：醋酸類 |
||||
四、零件材料：
|
閥體、閥蓋 |
WCB、CF8 |
|
球體 |
WCB+Hcr、CF8 |
|
閥桿 |
2Cr13、CF8 |
|
閥座 |
PTFE |
|
填料 |
PTFE |
五、外形尺寸：
|
公稱壓力 |
公稱通徑 |
L |
L1 |
H |
W |
重量（kg) |
|||||
|
Mpa |
mm |
in |
mm |
mm |
mm |
mm |
1.6 |
2.5 |
4.0 |
CL150 |
JIS10K |
|
1.6 |
15 |
1/2 |
130 |
65 |
62 |
100 |
2.5 |
3.0 |
3.5 |
2.5 |
2.5 |
|
20 |
3/4 |
150 |
75 |
68 |
160 |
3.0 |
3.5 |
4.5 |
3.0 |
3.6 |
|
|
25 |
1 |
160 |
80 |
75 |
160 |
4.8 |
5.0 |
6 |
5.0 |
5.0 |
|
|
32 |
1 1/4 |
180 |
90 |
85 |
200 |
6.5 |
7 |
8.5 |
7 |
7 |
|
|
40 |
1 1/2 |
200 |
100 |
95 |
200 |
8.5 |
9 |
10.5 |
9 |
9 |
|
|
50 |
2 |
230 |
115 |
110 |
250 |
11 |
12 |
14 |
12 |
11 |
|
|
65 |
2 1/2 |
290 |
145 |
130 |
300 |
15 |
17 |
20 |
16 |
16 |
|
|
80 |
3 |
310 |
155 |
155 |
400 |
21 |
22 |
32 |
21 |
22 |
|
|
100 |
4 |
350 |
175 |
180 |
500 |
33 |
36 |
50 |
36 |
36 |
|
|
125 |
5 |
400 |
200 |
250 |
600 |
65 |
70 |
80 |
68 |
70 |
|
|
150 |
6 |
480 |
240 |
275 |
800 |
103 |
110 |
120 |
105 |
105 |
|
|
200 |
8 |
580 |
290 |
325 |
1000 |
152 |
168 |
180 |
160 |
160 |
|
