一、簡介：

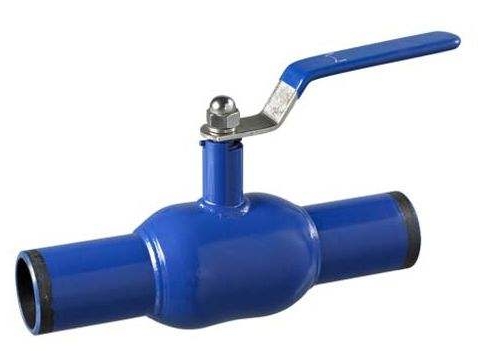

全焊接球閥閥體是由碳鋼無縫鋼管壓制成型整體式焊接球閥。由于閥座是由碳化特氟隆密封環及碟形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。 廣泛用于城市燃氣：燃氣輸出管道、主干線及各支線管道等；集中供熱：大型供熱設備輸出管線、主干線、支線；熱交換機：管道及各回路啟閉；鋼鐵廠：各種流體管道、廢氣排放管道、燃氣供應管道；各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。
二、產品特點：
①一體式全焊接球閥，不會有外部泄漏等現象；
②采用浮球結構，斜面彈性墊圈保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密；
③由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化；
④密封環本體采用含量20%Carbon（碳素）的RPTFE材質，保障完全無泄漏；
⑤直埋式全焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間；
⑥可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度；
⑦球體的加工過程有先進的計算機檢測儀跟蹤檢測，加工精密度非常精密，操作輕便；
⑧不需要維護，調整及潤滑，易于安裝，閥體不含沉重且不可靠的鑄件。
三、零部件材料：
|
部件名稱 |
材料屬性 |
|
|
閥體 |
碳鋼 |
ST35.8 |
|
閥桿腔 |
碳鋼 |
ST35.8 |
|
球體 |
不銹鋼 |
SS304 |
|
閥桿 |
不銹鋼 |
SS304 |
|
密封圈 |
特氟隆 |
PTFE+20%C |
|
碟型墊片 |
錳鋼 |
65Mn |
|
手柄 |
碳鋼 |
WCB |
|
O型圈 |
氟橡膠 |
FPM |
|
襯套 |
四氟 |
PTFE |
四、外形尺寸：
|
DN |
PN |
L |
D |
D1 |
D2 |
H |
B |
H1 |
|
10 |
40 |
230 |
10 |
17.2 |
33.7 |
98 |
145 |
22 |
|
15 |
230 |
10 |
21.3 |
33.7 |
98 |
145 |
22 |
|
|
20 |
230 |
15 |
26.9 |
42.4 |
103 |
145 |
23 |
|
|
25 |
230 |
20 |
33.7 |
48.3 |
118 |
145 |
34 |
|
|
32 |
260 |
25 |
42.4 |
60.3 |
121 |
145 |
33 |
|
|
40 |
260 |
32 |
48.3 |
70.0 |
120 |
190 |
43 |
|
|
50 |
300 |
40 |
60.3 |
88.9 |
127 |
190 |
44 |
|
|
65 |
25 |
300 |
50 |
76.1 |
101.6 |
159 |
280 |
62 |
|
80 |
300 |
65 |
88.9 |
121.0 |
171 |
280 |
68 |
|
|
100 |
325 |
80 |
114.3 |
146.0 |
218 |
280 |
101 |
|
|
125 |
325 |
100 |
139.7 |
177.8 |
252 |
400 |
101 |
|
|
150 |
350 |
125 |
168.3 |
219.1 |
272 |
600 |
107 |
|
|
200 |
350 |
150 |
219.7 |
273 |
300 |
900 |
123 |
