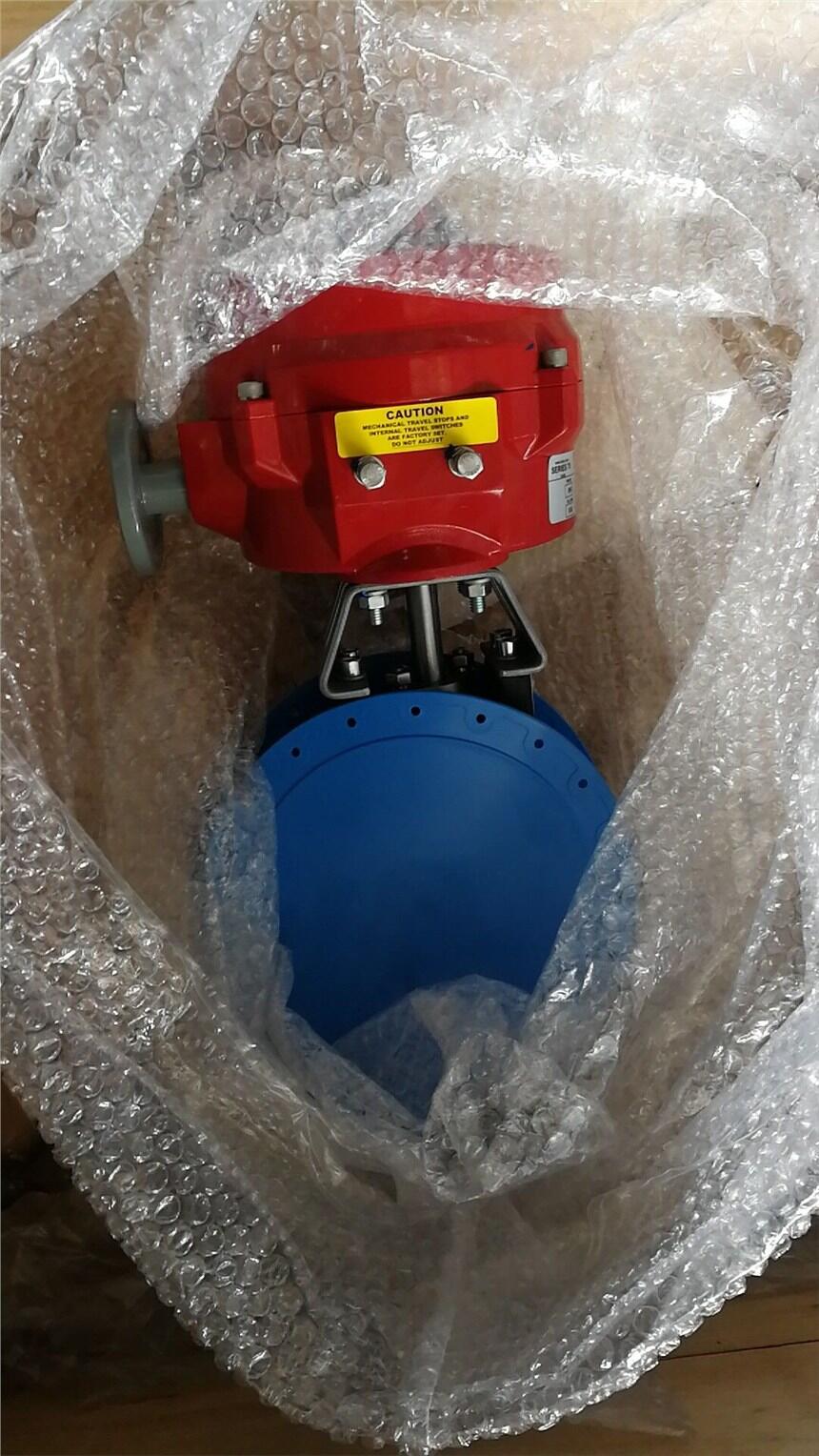

S40雙偏心高性能蝶閥

高性能閥門

McCannalok和Tri Lok

Bray/McCannalok和Tri Lok高性能閥門設計可在業內最惡劣的條件下運行，并以最實惠的價格實現可信性、通用性和可靠性

博雷的McCannalok雙偏心蝶閥和Tri Lok三偏心蝶閥符合ASME B16.34和API 609 Category B標準，并通過了API 607防火測試，適用于ASME B31.3管道規范，常用于關鍵的近海采油設施和海水應用。

對夾式、支耳式和雙法蘭式高性能閥門BRAY / McCANNALOK

高性能、高壓、 高溫、零泄漏蝶閥

?對夾式、支耳式和雙法蘭式

? ASME:等級 150 2切-60 " (65-1500mm) 等級 300 2—-54〃(65-1370mm) 等級 600 24 -30” (80-750nun)

?-20°F-500°F (-29°C-260°C )

?零泄漏、雙向密封關閉全額定壓力下博雷標準關閉測試 超越于API598要求。

博雷控制很自豪的提供Bray/McCannalok系列高性能蝶閥。該產 品30多年以來，成功的在世界工業領域內得到廣泛的應用。

Bray/McCannalok其獨特專利設計，一經推出就立即作為的 產品應用于化學生產中。獲得了化工過程處理的瓦勒獎(Vaaler Award),簡單創新的設計，提供了堅固的可靠性及現場極易維修 的性能。獨立和內部實驗 已 經 證 實 Bray/McCannalok 產品具 有良好的使用壽命，其零 泄漏氣密性關閉循環已經 超 過100, 000次。

Bray/McCannalok 閥門 能與博雷的氣動及電動 執行機構直接配置。

B r a y/McCannalok高性能 閥門，為您的需求提供優

閥座設計Bray/McCannalok 的設計核心

獨特的兩件式閥座結構，包括有一只彈 性增能器由閥座整個包裹著。該組件被 —個表面修整的閥座定位器銷緊在閥體 凹槽處。這項簡單可靠的設計，提供許 多獨特的優點，包括：

-增能器被閥座完全隔離了管路介質。

?無論閥板處于什么位置，閥體凹槽和閥 座定位器上的鋸齒都能使閥座固定。

.全表面修整的閥座定位器采用螺栓連接閥 體，將閥座鎖定在正確的位置上。即使在 沒有配對法蘭時，閥座也固定可靠。

閥板趨近而閥座 未受力的情況。

閥板處于關閉位置, 沒有受到管路壓力。

質和高效的服務

測試超過100. 000次720psi壓力后，閥座仍處于很好的狀態，繼續 提供一個雙向密封零泄漏。甚至循環超過878, 000次2psi壓力后， Biay/McCaiuialok高性能閥門仍然保持零泄漏雙向密封。

?密封可靠和具有良好支撐能力的閥座， 通過閥板和管路的壓力來激發增能。管 路壓力越高，密封能力也越好，在較低 壓力和真空工況，這種增能閥座的設 計，能提供更優越的密封性能，而且使 用壽命更長。

?對管路介質流體而言，提供了零泄漏雙 向密封功能。

?閥座本身具有對溫度變化和磨損情況的 自我調節能力。

?閥座更換及其容易，只要卸去閥座定位 器，回轉閥板到關閉位置，然后把一只 新的閥座組件置于閥體的凹槽即可。這 —簡單程序，不會影響閥板和閥桿。

閥板處于關閉， 受到來自左側管路 壓力。

閥板處于關閉位置, 受到來自右側管路 壓力。

閥板和閥桿雙重偏心的設計

Bray/McCaiuialok的雙重偏心設計減少了閥座的磨損，保證了整 個壓力范圍內的雙向氣密關閉功能。

在閥座開始的起始點，偏心閥板產生了一個類似凸輪的作用，不 要過大的壓力，便能牽引閥板離開閥座。閥板在起始位置的這個 類似凸輪件作用，降低閥座磨損，盡量減少了閥座的變形現象。 閥門開啟時，由于閥板不接觸閥座，因此閥座的壽命延長，操作 扭矩很小。閥門關閉時，這個類似凸輪作用轉換閥門的回轉運動 為直行程運動，有效的推動閥板觸及閥座。閥板對閥座的揩拭作 用，避免了泥漿及懸浮固體等異物的積聚。
