一、簡介：

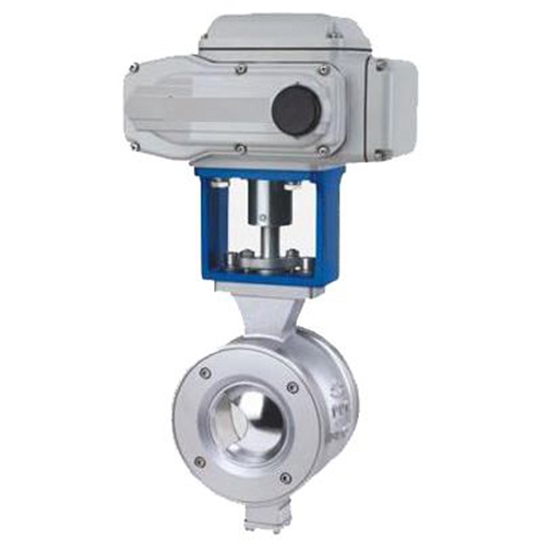

ZDRV電動V型調節球閥是一種直角回轉結構的高級控制閥，配用ALS、381系列執行機構，無需另配伺服放大器，輸入（4~20mADC或1~5VDC）信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。V型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。
二、特點：
1、電動V型調節球閥不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
2、具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
3、防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
4、當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
三、閥體：
|
型式 |
直通鑄造球型閥 |
|
公稱通徑 |
25、32、40、50、65、80、100、125、150、200、250、300、350、400mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
連接形式 |
對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等） |
|
材料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上閥蓋 |
與閥體成一整體-45～+400℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
密封圈 |
增強聚四氟乙烯、對位聚苯、硬質合金鋼 |
四、執行機構：
|
型式 |
ALS、3810R、PSQ、HQ電子式電動執行機構（可選防爆） |
|
輸入信號 |
4-20mA或1-5VDC |
|
電源電壓 |
AC220V/50Hz或AC380V/50Hz |
|
環境溫度 |
-30～+70℃ |
五、零部件材料:
|
零件名稱 |
材質 |
|
|
閥體、閥蓋 |
WCB |
CF8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球體 |
2Cr13+硬格 |
304+硬格 |
|
閥座、閥桿 |
2Cr13 |
304 |
|
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
|
雙頭螺栓 |
35CrMoA |
1Cr18Ni9Ti |
