一、簡介：

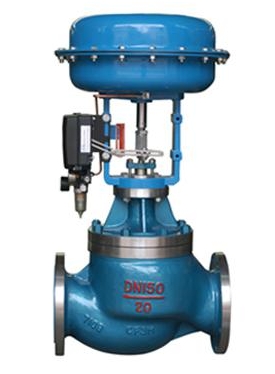

      HCB籠式雙座調節閥是一種壓力平衡式的調節閥, 閥體流體通道呈S流線型,還沒有一個改善套筒周圍流體平穩流動的導流翼,優點是壓降損失小,流量大,可調范圍廣,流量特性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。適宜控制高溫，低溫的高壓差流體。配用LHA多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。是一種壓力平衡式的調節閥，閥體流體通道呈S流線型，還設有一個改善套筒周圍液體平穩流動的導流翼，優點是壓降損失小，流量大、可調范圍廣，流量物性曲線精度高，動態穩定性好，噪音低，空化腐蝕小。

二、特點：
1、泄漏量金屬閥座∶符合標準ANSI B16.104Ⅲ級,小于額定Cv的0.5℅
2、聚四氟乙烯閥座：符合標準ANSI B16.104Ⅵ級,小于額定Cv的10ˉ7
3、回差∶3℅(不帶定位器)；1℅(帶定位器)
4、線性∶±5℅ (不帶定位器) ；±1℅ (帶定位器)
5、備注∶采用標準的V型聚四氟乙烯填料。

三、執行標準：
膜片材料: 乙丙橡膠夾尼龍
彈簧范圍：0.02-0.10, 0.08-0.24MPa
供氣壓力: 0.14, 0.16, 0.28MPa
氣源接頭: Rc1/4
環境溫度：-30～+70℃
備注: 該閥也要配用VA5或VA6和VP執行機構
閥作用型式: 氣一開式, 氣一關式
附 件: 定位器、手輪機構、 氣動閥位傳送器等

四、技術參數：
公稱通徑：40～200mm
公稱壓力： ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式： 法蘭式：IF、RF、RJ、LG
標準按ANSI B16.5；JIS B2201
JB/T79.1 PN1.6MPa, JB/T79.2凹凸面
焊接式: 嵌接焊SW（40～50mm）
對接焊BW（65～200mm）
材 料：Ht200 Zg25 ZG1Cr18Ni9Ti
ZGOCr17Ni12Mo2 1.25Cr0.5MO 5.0Cr0.5Mo
SCPH21 SCPH61 Ti

五、外型尺寸：
