一、簡介：

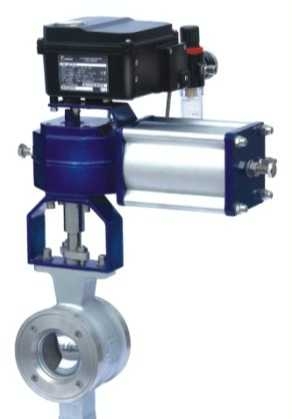

ZSHV氣動V型調節閥是一種具有全新的設計理念及結構的新型V型球閥，與傳統的V型球閥相比，密封更可靠，性能更優良。其主要結構特點有：采用整體式閥體結構，閥體承壓性能好；軟密封、常溫硬密封、高溫硬密封均采用一個閥體。常溫硬密封結構閥座采用不銹鋼堆焊司鈦合金；高溫硬密封結構采用新型高彈性耐高溫材料及特殊的熱處理工藝，ZSHV氣動V型調節閥采用碟片式密封結構，耐磨性好，摩擦力小，球芯不易卡死，密封優良，使用壽命長；同時由于球芯呈特殊扇形，閥在關閉時，V型缺口與閥座產生楔形剪切作用，具有極好的切斷性能和調節性能，除適應控制紙漿、污水、含有纖維和少量固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質外，也適用于一般性介質。
二、技術參數：
閥體型式：直通鑄造球型閥
·公稱通徑：DN25～300mm
·公稱壓力：PN16、64.105Pa
·連接型式：對夾式，外配法蘭符合JB79-59規定
·材料：鑄鐵(HT200)、鑄鋼(ZG230-450)、鑄不銹鋼(1Cr18Ni9Ti)
·壓蓋型式：螺栓壓緊式
·填料篤型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料。
三、性能規范：
|
公稱壓力 |
試驗壓力（MPa) |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、氣及高粘度，含纖維、固體顆粒等介質 |
-28℃～≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
應用規范 |
連接法蘭 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
|
檢驗試驗 |
JB/T9092-99 API 598 |
|||
四、零件材料：
|
型 式 |
直通鑄造球型閥 |
|
公稱通徑 |
25~400mm |
|
公稱壓力 |
PN1.6、4.0、6.4MPa |
|
法蘭型式 |
對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等） |
|
材 料 |
鑄鋼（ZG230-450 )、鑄不銹鋼（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti）等 |
|
上 閥 蓋 |
與閥體成一整體 -45－+400℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
