一、簡介：

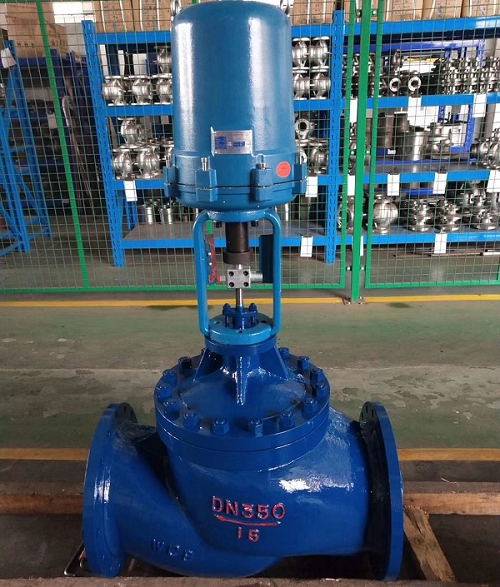

QSLP智能型電子式電動單座調節閥帶現場電動手操功能，可用上升鍵或下降鍵進行操作。帶數字顯示窗口，可看到控制信號值、反饋信號值，電動手操值。帶斷控制信號故障判斷、報警及保護功能。即斷信號時可使執行機構或開；或關；或保持；或在0~100%之間予置的任意值。帶閥門堵轉故障判斷、報警及保護功能。在硬件上采用上、下限開關，從而使執行器具有雙保護功能。體化結構設計，閥位反饋組件和伺服放大器作為兩個獨立部件裝入執行機構內部，輸出隔離4~20mA閥位反饋信號，具有自診斷功能，使用和調校十分方便。結構簡單，體積小巧，重量輕，便于安裝和維護。傳動全部采用小游隙、密封齒輪、具有效率高、噪音低、壽命長、穩定可靠、無需再加油等特點。
二、特點：
1、帶現場電動手操功能，可用上升鍵或下降鍵進行操作。
2、帶數字顯示窗口，可看到控制信號值、反饋信號值，電動手操值。
3、帶斷控制信號故障判斷、報警及保護功能。即斷信號時可使執行機構或開；或關；或保持；或在0~100%之間予置的任意值。
4、帶閥門堵轉故障判斷、報警及保護功能。
5、在硬件上采用上、下限開關，從而使執行器具有雙保護功能。
三、零部件材料:
閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
四、產品參數:
|
|
||||||||||||||||
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
||
|
閥座通徑mm |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
||
|
額定流量系數kv |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
2700 |
||
|
公稱壓力（MPa） |
0.6,1.6， 2.5， 4.0， 6.4 |
|||||||||||||||
|
行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
流量特性 |
直線，等百分比，快開 |
|||||||||||||||
|
工作溫度℃ |
-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ |
|||||||||||||||
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 |
|||||||||||||||
|
閥體材質 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|||||||||||||||
|
閥體型式 |
直通雙座鑄造球型閥 |
|||||||||||||||
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|||||||||||||||
|
閥體允許壓差 |
≤公稱壓力 |
4.0 |
3.4 |
|
||||||||||||
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||||
|
361L |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
||||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
|
||||||||||||
