一、簡介：

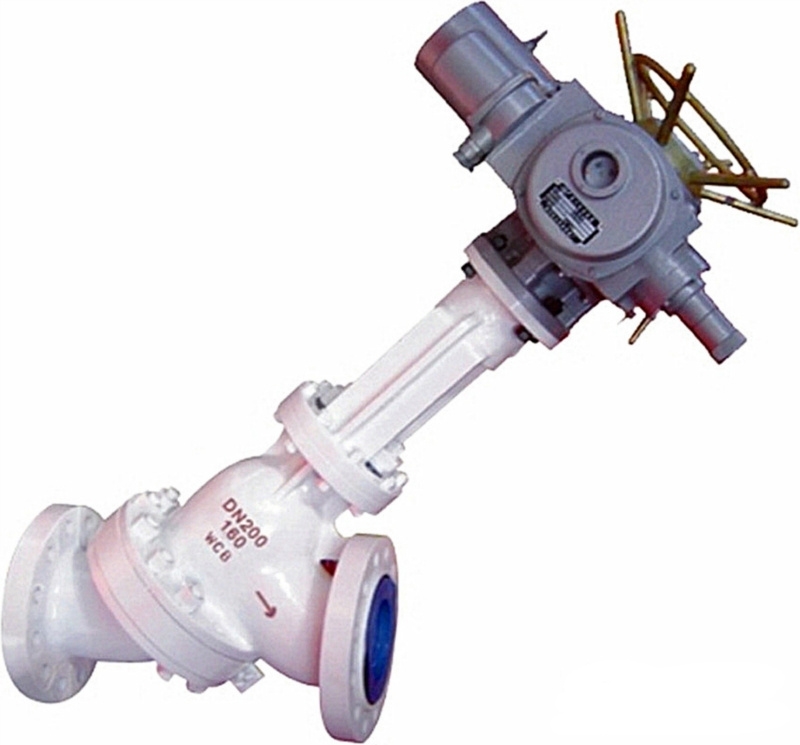

JS945Y電動Y型料漿閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采系列等產品閥體材質: 鑄鋼、不銹鋼。工作壓力0.6-2.5MPA，工作溫度-20℃- 425℃。閥門口徑 DN25-DN300。連接方式:法蘭。傳動方式: 手動、氣動。適用介質: 油品、酸類、腐蝕性介質等。 制造標準:國標。用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
二、執行標準：
設計制造按：ASMEB16.34（Class150為縮徑設計）、BS1873
法蘭端尺寸按：ASMEB16.5GB/T9II3.6
檢驗標準：API598
三、外形尺寸：
|
DN |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
||||
|
L |
230 |
310 |
350 |
400 |
480 |
600 |
600 |
730 |
730 |
850 |
850 |
980 |
980 |
1100 |
|
DO |
250 |
250 |
250 |
320 |
360 |
450 |
305 |
450 |
305 |
450 |
305 |
600 |
305 |
600 |
|
H |
320 |
390 |
420 |
510 |
595 |
800 |
980 |
920 |
1025 |
1075 |
1050 |
1140 |
1080 |
1240 |
