一、簡介：

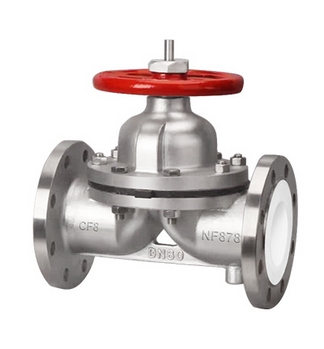

G41F4襯氟不銹鋼隔膜閥將閥體腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。不銹鋼隔膜閥做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。塑料的防腐蝕性能及推薦使用溫度見”閥門及管路附件塑料襯里性能表。本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
二、特點：
1、不銹鋼隔膜閥采用無填料函的構造；G41F46襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.不銹鋼隔膜閥由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。
7.本閥采用標準：按照GB12239的規定。
三、制造標準：
遵循GB/T 12239，BS 5156標準
G41F46襯氟隔膜閥驅動方式
手動襯氟隔膜閥、氣動(常開或常閉)襯氟隔膜閥、電動襯氟隔膜閥
四、零部件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P |
R |
PL |
|
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
|
|
2 |
閥瓣/閥桿 |
35 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
|
|
3 |
襯里/閥座 |
PCTEF(F3)、FEP(F46)、PFA（可溶性F4)、PP、PO |
|||||
|
4 |
隔膜 |
PEP(F46)/CR（氯丁橡膠）、PFA（可溶性F4)/FPDM（乙丙橡膠） |
|||||
|
5 |
支架 |
PTFE（F4) |
CF8 |
CF8 |
|||
|
6 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
|
7 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
手輪 |
WCB |
WCB |
WCB |
|||
五、主要外形及連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
W |
D0 |
H |
WT(kg) |
|
PN0.6MPa |
||||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-φ12 |
120 |
|
80 |
1.6 |
|
20 |
3/4 |
130 |
90 |
65 |
50 |
2 |
14 |
4-φ12 |
120 |
|
90 |
2.4 |
|
25 |
1 |
140 |
100 |
75 |
60 |
2 |
14 |
4-φ12 |
160 |
|
100 |
3.4 |
|
32 |
11/4 |
165 |
120 |
90 |
70 |
2 |
16 |
4-φ14 |
160 |
|
110 |
4.8 |
|
40 |
11/2 |
165 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
200 |
|
120 |
6.0 |
|
50 |
2 |
203 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
250 |
|
135 |
8.8 |
|
65 |
21/2 |
222 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
250 |
|
145 |
11.5 |
|
80 |
3 |
241 |
185 |
150 |
125 |
3 |
18 |
4-φ18 |
300 |
|
180 |
15.2 |
|
100 |
4 |
305 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
300 |
|
195 |
18.8 |
|
125 |
5 |
356 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
350 |
|
210 |
22.5 |
