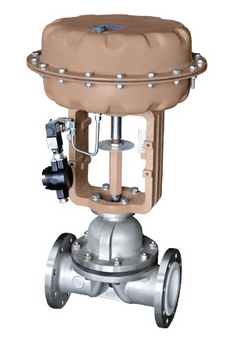

G641F4襯氟氣動隔膜閥-焊材網供應信息-焊材網

商品詳情

一、簡介：

G641F4襯氟氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕，隔膜閥是一種特殊形式的截止閥。閥體與蓋被中間隔膜隔開，使得隔膜上方得閥蓋，閥桿等零件不受介質侵蝕；隔膜可更換，維護費用低做為執行元件得膜片由于頻繁的啟閉易產生疲勞斷裂，應視工況、介質特性進行定期更換。彈性密封的開閉件，確保沒有內漏，流線型的流道，使得壓力損失小，沒有填料函，因此沒有外漏。

二、特點：
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

三、零部件材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

四、性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

五、主要尺寸及重量：

型號	公稱通徑 DN（mm）	尺寸								質量（㎏）
型號	公稱通徑 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	質量（㎏）
EG41J-16 EG41W-16 EG41FS-16	20	121	117	2	75	105	70	4-14	92	3
	25	131	127	2	85	115	83	4-14	96	4
	32	150	146	2	100	140	114	4-18	131	6．5
	40	163	159	2	110	150	114	4-18	142	7．5
	50	194	190	2	125	165	150	4-18	167	10．5
	65	220	216	2	145	185	165	4-18	203	17．5
	80	258	254	2	160	200	230	8-18	216	25
	100	309	305	2	180	220	280	8-18	270	36
	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41J-10 EG41W-10 EG41FS-10	20	121	117	2	75	105	70	4-14	92	3
	25	131	127	2	85	115	83	4-14	96	4
	32	150	146	2	100	140	114	4-18	131	6．5
	40	163	159	2	110	150	114	4-18	142	7．5
	50	194	190	2	125	165	150	4-18	167	10．5
	65	220	216	2	145	185	165	4-18	203	17．5
	80	258	254	2	160	200	230	8-18	216	25
	100	309	305	2	180	220	280	8-18	270	36
	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41J-6 EG41W-6 EG41FS-6	125	362	356	3	210	250	280	8-18	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
