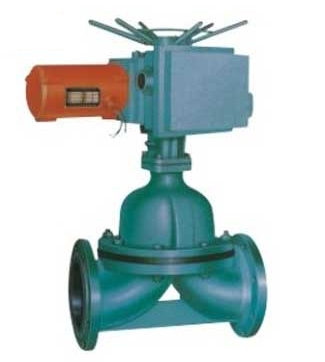

G941J電動襯膠隔膜閥

產品價格：￥850（人民幣）

規格：G941J

發貨地：上海市奉賢區嵐豐路900號3幢322A室

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

上海舟騰泵閥制造有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：上海舟騰泵閥制造有限公司

商鋪名稱：上海舟騰泵閥制造有限公司

聯系人：劉海輝（先生）

聯系手機：

固定電話：

企業郵箱：

聯系地址：

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、簡介：

電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃、≤150℃壓力等級：PN0.6、1.0、1.6內螺紋隔膜閥的啟閉件是一塊用軟質材料制成的隔膜，把內腔與閥蓋內腔及驅動部件隔開。采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。內螺紋隔膜閥用于含硬質懸浮物的介質；由于內螺紋隔膜閥介質只與閥體和隔膜接觸，所以無需填料函，不存在填料函泄露問題，對閥桿部分無腐蝕可能。

二、主要性能規范：

型號	公稱壓力 PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G941J-6 G941FS-6	0.6	0.9	0.66	W、非腐蝕性流體 J、一般腐蝕性流體 Fs、強酸、堿及各種有機溶劑 (溶融堿金屬及元素氟除外)	≤100 ≤858 ≤150

三、主要零部件

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼
電動裝置：組合件

四、主要外形連接尺寸：

型號	公稱通徑 DN(mm)	尺寸 (mm)								重量 (kg)
		L	D1	D	n-d	H	型號	輸出力矩 N-m	啟閉時間 (S)
		J型	D1	D	n-d	H	型號	輸出力矩 N-m	啟閉時間 (S)
G941J-6 G941FS-6	15	125	65	95	4-14
	20	135	75	105	4-14
	25	145	85	115	4-14	445	Z5-18/16	50	17	40
	32	160	100	140	4-14	457	Z5-18/16	50	20	42
	40	180	110	150	4-18	466	Z5-18/16	50	14	45
	50	210	125	165	4-18	480	Z10-18/16	50	20	50
	65	250	145	185	4-18	517	Z10-18/16	150	28	60
	80	300	160	200	4-18	539	Z10-36/25	100	16	70
	100	350	180	220	8-18	576	Z10-36/25	100	17	80
	125	400	210	250	8-18	634	Z15-18/25	150	32	104
	150	460	240	285	8-23	660	Z15-18/25	150	53	125
G941J-10 G941FS-10	200	570	295	340	8-23	860	Z20-18/25	200	53	180
	250	680	350	395	12-23		Z20-18/25	200	53	280
	300	790	400	445	12-23	1003	ZD30-36a	300	45	434
	350	900	460	505	16-23		ZD30-36a	300	45
