一、簡介：

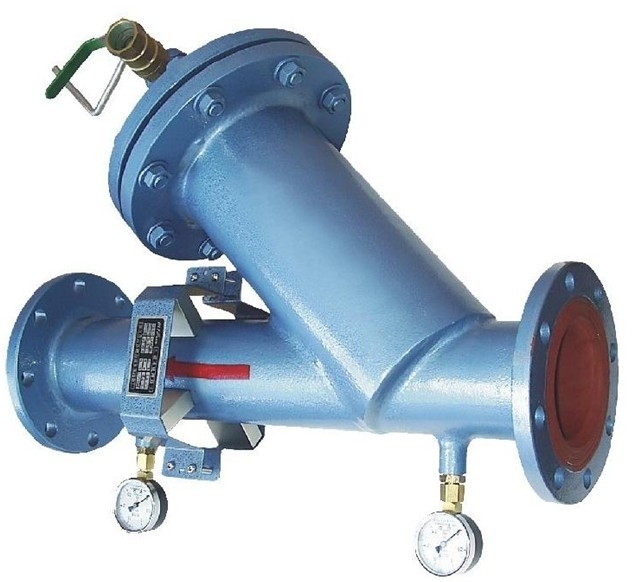

手搖刷式過濾器安裝在管道上對流體中的鐵銹、沙粒等固體雜質進行濾除，保護管道上的設備免受磨損和堵塞，使機器設備：壓縮機、水泵、閥門、儀表等能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。該過濾器結構合理，用材講究，殼體采用優質碳鋼或不銹鋼；有機毛刷采用無雜物，過濾、清洗效果大大優于沖孔網或紡織網，且洗網時刷毛不易損傷，使用只需輕輕轉動刷架外部的手柄即可。
二、產品特點：
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。
5、過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa。
三、技術參數：
單臺過濾流量可達970m3/h
過濾精度從4000 微米-20 微米
濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
最小工作壓力≥0.1MPa
工作壓力≤2.5MPa(特殊可定制)
工作溫度≤95℃
清洗方式：刷式
四、選型原則：
1、進出口通徑：
原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：
按照過濾管路可能出現的壓力確定過濾器的壓力等級。
3、孔目數的選擇：
主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：
過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算
水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kp
五、產品尺寸：
|
型號 |
公稱直徑 |
φ |
L |
L1 |
L2 |
H |
流量 |
重量 |
|
YTS-50 |
50 |
159 |
300 |
600 |
80 |
650 |
19 |
58 |
|
YTS-80 |
80 |
159 |
300 |
600 |
80 |
660 |
50 |
66 |
|
YTS-100 |
100 |
219 |
300 |
600 |
80 |
670 |
80 |
76 |
|
YTS-125 |
125 |
219 |
350 |
650 |
80 |
680 |
125 |
88 |
|
YTS-150 |
150 |
273 |
350 |
650 |
80 |
720 |
180 |
114 |
|
YTS-200 |
200 |
325 |
525 |
750 |
80 |
850 |
320 |
154 |
|
YTS-250 |
250 |
377 |
650 |
850 |
80 |
1050 |
490 |
260 |
|
YTS-300 |
300 |
426 |
700 |
950 |
100 |
1360 |
710 |
405 |
|
YTS-350 |
350 |
478 |
820 |
1170 |
100 |
1740 |
970 |
580 |
