一、簡介：

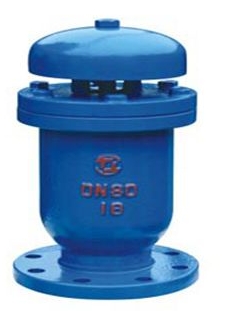

快速排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。能夠排除管道中的氣體，減少阻力節約能源。當管道負壓時能快速自動吸入空氣防止管道破裂。排氣能力是普通雙孔排氣閥多倍。浮球托架為不銹鋼，使用壽命長，安全可靠。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。 快速排氣閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
二、工作原理：
管道在運轉時，浮球停在球碗底部，進行大量排氣，當管內空氣排完，水沖進閥內，經過球碗然后反應浮球，使浮球浮動關閉，管道在正常運轉時，如有少量氣體會集中到閥內到相當程度，閥內水位下降，浮球隨之下降，氣體從小孔排出。如水泵停止，隨時會產生負壓力，浮球隨時下降，進行大量吸氣確保管路安全。
三、技術參數：
1.介質：清水
2.溫度：常溫
3.閥體：灰鑄鐵HT200、球鐵、碳鋼、不銹鋼
4.浮球與塞頭：不銹鋼
5.密封材料：橡膠
6.閥體試驗打壓：1.5mpa
7.浮球、密封試驗打壓：0.05-1.1MPA不漏水
四、外形尺寸：
|
公稱通徑 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
|
DN(mm) |
||||||
|
25 |
115 |
85 |
57 |
150 |
240 |
4-14 |
|
50 |
160 |
125 |
102 |
165 |
270 |
4-14 |
|
80 |
195 |
160 |
138 |
200 |
300 |
4-18 |
|
100 |
215 |
180 |
158 |
220 |
335 |
8-18 |
|
150 |
280 |
240 |
212 |
290 |
430 |
8-13 |
|
200 |
335 |
295 |
268 |
340 |
505 |
8-23 |
