一、簡介：

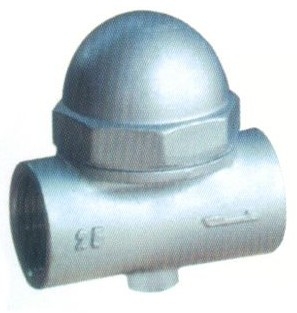

CS17不銹鋼可調金屬片式疏水閥廠家當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。緊接著冷凝水進入疏水閥，在低溫狀態下，雙金屬片處于平展狀態，閥芯完全開啟并迅速排放冷凝水。冷凝水進入疏水閥，雙金屬片隨著溫度的升高開始彎曲變形，并向上拉動閥芯調節閥座開口，溫度達到飽和溫度之前，閥芯完全關閉閥門。積存在閥內的熱凝水慢慢冷卻降溫后，感溫的雙金屬片縮變形量，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
二、產品特點：
1、排放溫度可在閑調解，安裝姿勢自由，內件全不銹鋼。
2、利用高溫凝結水行程水封式，有效減少蒸汽泄漏。
3、動作靈敏，抗水擊，無噪音，排空性能優良。
4、結構簡單，容易維修保養，適用高溫蒸汽管線
三、產品安裝：
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。
四、性能參數：
|
殼體壓力等級 |
1.6、2.5mpa |
工作壓差 |
2.5mpa |
允許背壓率 |
≥75% |
|
負荷泄露率 |
0% |
適用過熱蒸汽 |
優秀 |
節能效果 |
優秀 |
|
使用介質 |
蒸汽、凝結水 |
排放方式 |
連續方式 |
抗水擊 |
優秀
|
五、外形尺寸：
|
|
|
|
|
|
|
|
|
|||
|
L |
H1 |
H2 |
W |
|||||||
|
TB6 |
15~20 |
螺紋 |
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
TB6F |
15~20 |
法蘭 |
0.01~1.6 |
220 |
50~180 |
150 |
108 |
25 |
63 |
3.2 |
|
TB6W |
15~20 |
|
0.01~1.6 |
220 |
50~180 |
90 |
108 |
25 |
63 |
1.8 |
|
TB11 |
15~20 |
螺紋 |
0.01~1.6 |
220 |
50~190 |
90 |
108 |
25 |
63 |
1.8 |
|
TB11F |
15~20 |
法蘭 |
0.01~1.6 |
220 |
50~190 |
150 |
108 |
25 |
63 |
3.2 |
|
TB11W |
15~20 |
|
0.01~1.6 |
220 |
50~190 |
90 |
108 |
25 |
63 |
1.8 |
|
TB3 |
15~20 |
螺紋 |
0.01~1.6 |
350 |
50~190 |
80 |
90 |
23 |
56 |
1.5 |
|
TB3F |
15~20 |
法蘭 |
0.01~1.6 |
350 |
50~190 |
150 |
90 |
23 |
56 |
3.3 |
|
TB3W |
15~20 |
|
0.01~1.6 |
350 |
50~190 |
80 |
90 |
23 |
56 |
1.5 |
|
TB5 |
15~20 |
螺紋 |
0.01~2.1 |
350 |
50~200 |
80 |
90 |
23 |
56 |
1.5 |
|
TB5F |
15~20 |
法蘭 |
0.01~2.1 |
350 |
50~200 |
150 |
90 |
23 |
56 |
3.3 |
|
TB5W |
15~20 |
|
0.01~2.1 |
350 |
50~200 |
80 |
|
|
|
|
