一、簡介：

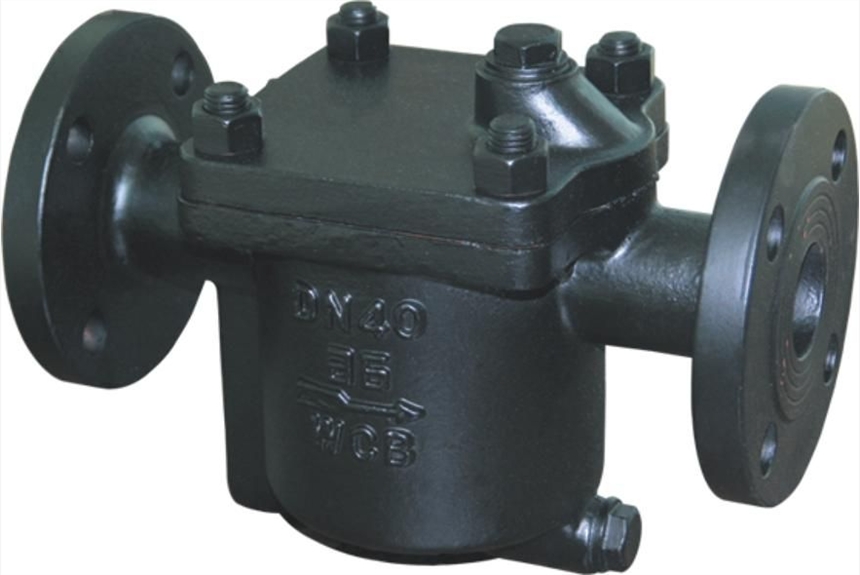

ES10NF(CS45H)倒置桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥芯關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部分蒸汽從小孔排出，另一部分蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥芯開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。
二、產品特點：
1.對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
2.內部裝有大排量的雙閥座差壓機和SCCV關閉系統，體積小而排量大。
3.內部零件全部采用不銹鋼材質，并且安裝在閥蓋上，維修保養極為方便。
4.背壓率高（80％）。
5.汽水分離可靠，水汽經U型通道從閥體下部進入，閥內始終處于水封狀態，能有效阻止蒸汽泄漏。
6.敞口型的浮子抗水擊，設有排氣孔，防止汽鎖或氣堵現象，非凝結性的高溫氣體也可排除。
三、零部件材料：
|
零件名稱 |
材料 |
|
閥體，閥蓋 |
鑄鐵，WCB,不銹鋼 |
|
浮桶 |
不銹鋼 |
|
閥座 |
不銹鋼 |
|
排氣閥 |
不銹鋼 |
|
過濾網 |
不銹鋼 |
四、外形尺寸：
|
產品型號 |
口徑 |
L法蘭 |
L 螺紋 |
H1 |
H2 |
H3 |
重量（kg） |
|
ER105(F) |
15-25 |
255 |
190 |
155 |
134 |
- |
10 |
|
ER110 |
15-25 |
255 |
- |
220 |
140 |
- |
16 |
|
ER116 |
15-25 |
300 |
- |
220 |
131 |
- |
19 |
|
ER120 |
32-65 |
400 |
- |
220 |
217 |
- |
46 |
|
ER25(W) |
15-25 |
340 |
340 |
210 |
180 |
345 |
48 |
|
ER32 |
32-65 |
280 |
- |
630 |
190 |
360 |
- |
五、性能規范：
|
產品型號 |
主要參數 |
|||
|
閥體材料 |
MPA(MPa) |
允許溫度（℃） |
適用介質 |
|
|
ER105,ER105F,ER110 |
碳鋼 |
1.6 |
425 |
蒸汽，凝結水 |
|
ER25-25,ER25-45,ER25-65 |
碳鋼 |
2.5-6.5 |
425 |
蒸汽，凝結水 |
|
ER32,ER34 |
碳鋼 |
10-12 |
425 |
|
