一、簡介：

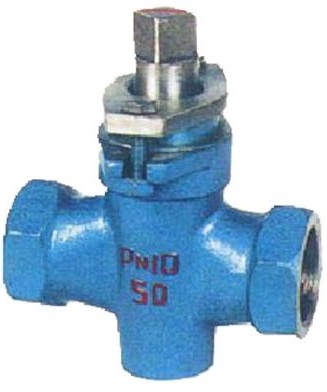

X13W二通內螺紋不銹鋼旋塞閥是一個有孔的圓柱體，繞垂直于通道的軸線，從而達到啟閉通道的目的。旋塞閥的主要供開啟和關閉管道和設備介質之用，廣泛地應用于油田開采、輸送和精煉設備中，同時也廣泛用于石油、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。由于旋塞閥密封面之間運動帶有擦拭作用，二在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。X13W二通內螺紋不銹鋼旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道例如：三通旋塞閥。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
二、特點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
三、技術參數:
展示產品型號：X13W-1.0P
管道連接方式：螺紋連接
適用介質范圍：硝酸、醋酸
公稱壓力范圍：1.0Mpa/10公斤
四、主要外形及連接尺寸：
|
公稱通徑 |
管螺紋 |
尺寸（mm） |
||||
|
L |
□S |
□S1 |
h2 |
H |
||
|
15 |
1/2 |
85 |
30 |
12 |
26 |
99 |
|
20 |
3/4 |
90 |
36 |
16 |
34 |
124 |
|
25 |
1 |
110 |
46 |
18 |
38 |
133 |
|
32 |
11/4 |
130 |
55 |
18 |
45 |
152 |
|
40 |
11/2 |
150 |
60 |
26 |
55 |
212 |
|
50 |
2 |
170 |
75 |
28 |
74 |
260 |
|
65 |
21/2 |
220 |
90 |
32 |
82 |
295 |
|
80 |
3 |
250 |
105 |
36 |
125 |
327 |
|
100 |
4 |
300 |
140 |
46 |
135 |
425 |
五、零部件材料：
|
零件名稱 |
閥體 |
塞子 |
填料壓蓋 |
填料 |
|
X13W-1.0P |
不銹鋼 |
不銹鋼 |
不銹鋼 |
油浸石棉盤根、柔性石墨 |
