一、簡介：

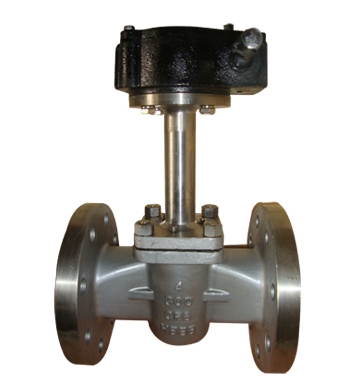

X343加長桿美標旋塞閥密封面之間的運動帶有擦拭作用、全開時可以完全防止密封面與介質接觸所以可用于帶懸浮顆粒的介質。旋塞閥圓柱形的關閉件通過旋轉900就可以達到開啟和關閉所以該閥門非常適用快速啟閉的場合。旋塞閥結構簡單易于維修和清理、如緊定式圓微形旋塞閥、擰下緊定螺母、撤下墊圈閥塞便可以從閥體中取出、進行清理和維修。奧氏體不銹鋼制成的該類閥門是食品工業和制藥工的選擇。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。加長桿美標旋塞閥適用于公稱壓力CLass150~600Lbs，工作溫度為-29~180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
二、特點：
（1）適用于經常操作，啟閉迅速、輕便。
（2）流體阻力小。
（3）結構簡單，相對體積小，重量輕，便于維修。
（4）密封性能好。
（5）不受安裝方向的限制，介質的流向可任意。
（6）無振動，噪聲小。
（7）雙向流動，使用安裝更方便。
（8）零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
三、技術參數：
|
壓力級（Lb） |
材料 |
||||
|
閥體、閥蓋 |
塞子 |
調節墊圈 |
調節墊片 |
O 形圈 |
|
|
150、300、600 |
鑄鋼 |
WCB、Monel 合金、CF8、CF8M |
F6、F316、F304L、F316L |
增強聚四氟乙烯 |
氟橡膠 |
|
不銹鋼 |
|||||
|
超低碳不銹鋼 |
|||||
四、制造標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力～溫度 |
試驗～檢驗 |
|
API600 |
ANSIB16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
五、壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|||
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
||
|
600 |
15.3 |
2225 |
11.2 |
1630 |
||
|
900 |
23.1 |
3350 |
16.8 |
2440 |
||
|
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
|
2500 |
64.6 |
9367 |
47.4 |
6873 |
||
