一、簡介：

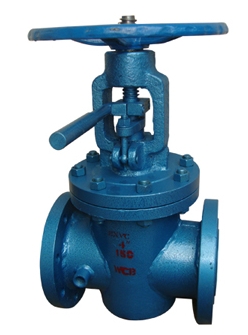

BTX41H美標保溫提升式旋塞閥這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。BTX41H美標保溫提升式旋塞閥的啟閉過程：開啟閥門時，要先旋轉手輪，使塞子上升，于密封面脫離，再旋轉手柄90°，使塞子的通道和閥體的通道相通，達到開啟的目的。而閥閉的過程是先旋轉手柄90°，使塞子的通道和閥體的通道垂直，再旋轉手輪，使塞子下降，達到密封。
二、特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、閥門的啟閉過程是在密封面脫離的狀態下進行的，不會造成密封面的磨損。
3、法蘭提升式硬密封旋塞閥雙向流動，安裝使用更方便。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
三、執行標準:
|
結構形式 |
BB-BG-OS&Y |
|
驅動方式 |
手輪、傘齒輪、手柄 |
|
設計標準 |
API599、API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.5 |
|
試驗和檢驗 |
API598.API6D |
四、零部件材料：
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
2 |
塞子 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
3 |
墊子 |
柔性石墨+不銹鋼 |
|
4 |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
5 |
螺栓 |
ASTM A193-B7，A320-B8 A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H，A194-8，A194-8M |
|
7 |
填料 |
柔性石墨 |
|
8 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
|
9 |
手柄 |
ASTM A216-WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
10 |
閥桿螺母 |
銅合金 |
|
11 |
手輪 |
ASTM A536 Gr.60-40-18 ASTM A216-WCB |
五、主要尺寸及重量：
|
型號 |
YDAX47-150LB |
|||||||||||||||
|
壓力等級 |
150LB |
|||||||||||||||
|
口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
|
|
L |
108 |
117 |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
|
|
H |
190 |
195 |
225 |
260 |
280 |
310 |
340 |
395 |
435 |
470 |
535 |
590 |
630 |
680 |
720 |
|
|
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
|
|
重量（kg） |
9 |
10 |
11 |
17 |
19 |
23 |
25 |
32 |
55 |
82 |
98 |
130 |
178 |
250 |
380 |
|
