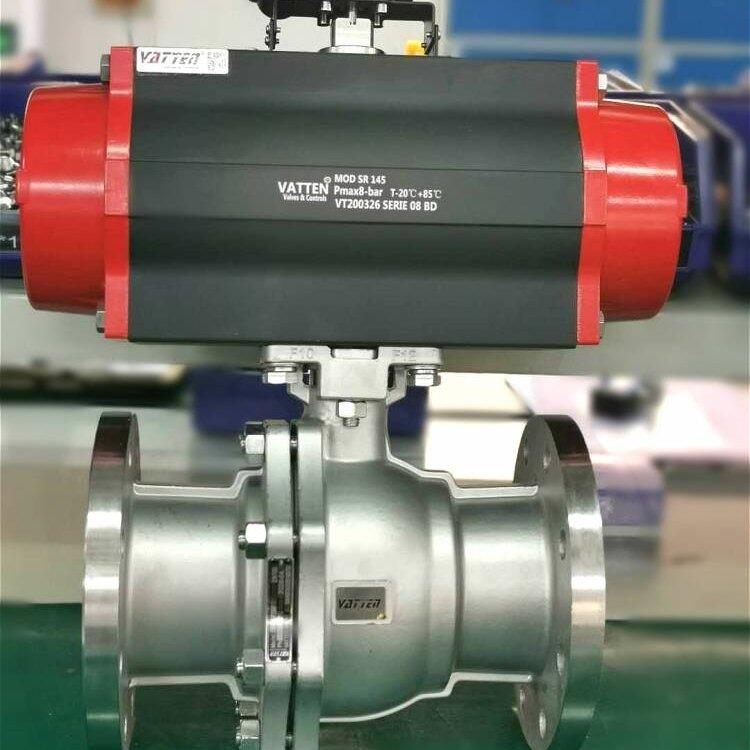

氣動直通法蘭球閥 不銹鋼過氣體閥  德國VATTEN

氣動直通法蘭球閥 不銹鋼過氣體閥   德國VATTEN

球閥(ball valve)問世于20世紀50年代，隨著科學技術的飛速發展，生產工藝及產品結構的不斷改進，在短短的40年時間里，已迅速發展成為一種主要的閥類。在西方工業發達的***，球閥的使用正在逐年不斷的上升。

在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業，在國民經濟中占有舉足輕重的地位。它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。

不銹鋼法蘭切斷閥 兩片式高溫氣動球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥適宜做開關、切斷閥使用。

球體由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。

本類閥門在管道中一般應當水平安裝。

開啟過程

1、在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。

2、當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3、閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4、直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程

1、關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2、繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3、 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4、手輪轉動的后面幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。


參數等級：

1、公稱壓力或壓力級：

PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；

2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；

3、連接方式：法蘭、對焊、螺紋、承插焊等；對夾,

雙由令,快裝等

4、適用溫度：-20℃～150℃；

5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；

6、閥體材料：WCB、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。雙相鋼陶瓷等選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介二，法蘭球閥

（一）材質：碳鋼，304，316，316L壓力：10KG 16KG,25KG，40KG以及高壓

（二）特點

1、閥體鑄造都是使用硅溶膠，閥體外觀光滑美觀，表面均勻一致，無毛刺、粘砂、裂隙、多肉等鑄造缺陷。

2、球體加工精度高，為實心球，表面平滑圓潤，無毛刺，過料不易殘留，造成污染

高平臺閥體，無需做支架，不會造成閥門扭矩誤差，使閥門打不開或關不死。扭矩相對也小，而且質地輕，安裝簡便

3、遇到管道內有雜物，在閥門前需要安裝過濾器

4、全襯球閥，閥體內部全襯，閥球也包F46,三通球閥做不了全襯四氟

5、衛生級球閥閥體拋光，保證過料的時候不會殘留物避免污染；

    衛生級球閥連接方式：快裝連接（卡箍連接），焊接連接

6、手動衛生級閥門，采用的手柄為鴨舌式

7、陶瓷閥門一般用于低溫 常溫，耐腐蝕，耐磨

兩片式法蘭高溫氣動球閥不銹鋼切斷閥 ，以上價格僅供參考！
