一、簡介：

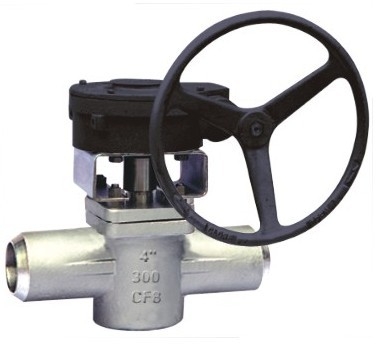

X61F美標承插焊旋塞閥的結構簡單，開關迅速，流體阻力小，角行程操作快。在事故等緊急狀態下，能快速連通或切斷管路。與閘閥、截止閥相比，操作更靈活，開關更迅速。旋塞閥是用帶通孔的塞體作為啟閉件，塞體隨閥桿轉動，以實現啟閉動作。產品的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套；閥門沒有空腔給介質積聚。金屬唇邊在旋塞轉時提供自潔的作用，美標承插焊旋塞閥適合于粘稠和易結垢的工況，雙向流動，使用安裝更方便，零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
二、特點：
1、結構合理、密封可靠、性能優良、造型美觀。
2、承插焊卡套旋塞閥的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、不銹鋼手動閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
三、標準規范：
設計制造標準：API599，API6D
結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5
壓力溫度等級：ASME B16.34
試驗檢驗標準：API598.API6D
四、外形尺寸：
|
壓力 |
公稱通徑 |
尺寸（mm） |
||||||
|
NPS（inch） |
（mm） |
d1 |
d2 |
L |
b |
H |
D0 |
|
|
150 LB |
1/2 |
13 |
21.8±0.1 |
38 |
108 |
10 |
110 |
160 |
|
3/4 |
19 |
27.2±0.1 |
43 |
117 |
13 |
115 |
160 |
|
|
1 |
25 |
33.9±0.1 |
49 |
127 |
13 |
115 |
190 |
|
|
11/4 |
32 |
42.7±0.1 |
56 |
140 |
13 |
135 |
190 |
|
|
11/2 |
38 |
48.8±0.1 |
65 |
165 |
13 |
140 |
240 |
|
|
2 |
51 |
61.2±0.1 |
78 |
178 |
16 |
150 |
305 |
|
|
21/2 |
64 |
74±0.2 |
90 |
190 |
16 |
165 |
305 |
|
|
3 |
78 |
90±0.15 |
105 |
203 |
16 |
180 |
450 |
|
|
4 |
102 |
115.6±0.15 |
126 |
229 |
19 |
380 |
500 |
|
